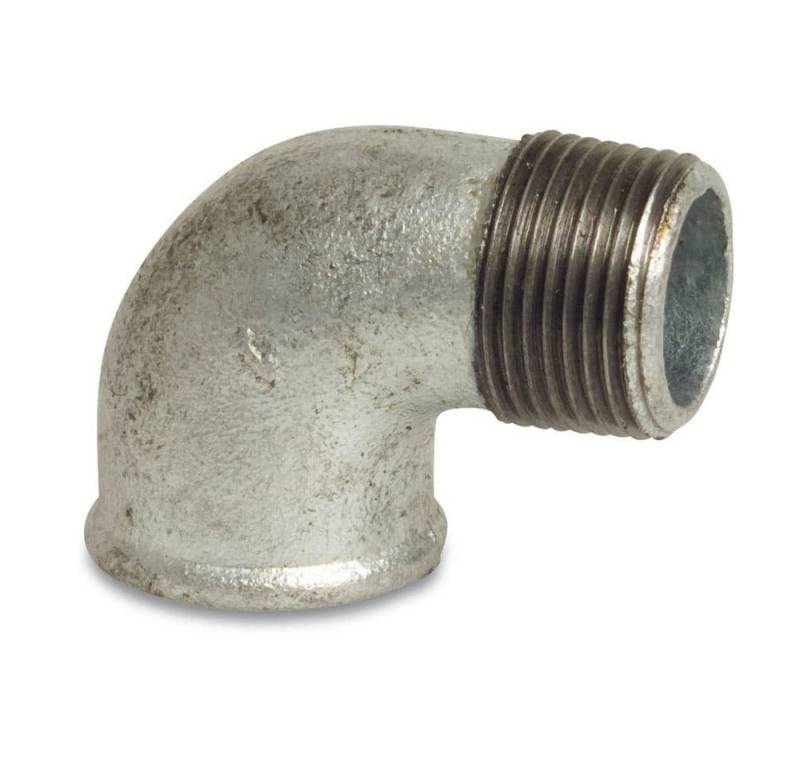

KLASEBO® Gewindefitting Gewindefitting Temperguss Winkel 90° 1" IG x 1" AG

Produktbeschreibung

Gewindefitting Temperguss Winkel 90° 1", IG x 1", AG

Bei Tempergussfittings handelt es sich um Rohrverbindungsteile, die allgemein der Fortleitung von Flüssigkeiten sowie Gasen dienen. Die Einsatzgebiete sind äußerst vielfältig: von der Sanitär- und Heizungs- und Gasinstallation über Kälte- und Klimaanlagen, Sprinkler- und Gaslöschanlagen, Industrie-Anlagenbau, Maschinenbau, Tankstellenbau, Papier- und Druckmaschinenbau bis zum Nutzfahrzeugbau.

Die Gewindeverbindungen sind nicht selbstdichtend. Zur Abdichtung sollte z. B. Teflonband oder Hanf verwendet werden.

Technische Daten:

Zulassung: DVGW
Norm: DIN EN 10242 / UBA METALLE
Oberflächenbehandlung: Verzinkt
Werkstoff: Gusseisen
Zugfestigkeit: &lt, 350 N/mm²
Temperatur / maximal zulässiger Betriebsdruck: -20°C bis 120°C bei 25 bar (bis 300°C bis 20 bar)

IG =, Innengewinde
AG=, Außengewinde
", =, Zoll
1", IG x 1", AG =, 1 Zoll Innengewinde x 1 Zoll Außengewinde

Gewindetyp:

Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmütter der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf.

Whitworth-Rohrgewinde für Gewinderohre und FittingsGewinde
in ZollAußengewinde
in mmInnengewinde / Kerndurchmesser
in mmGänge
je InchSteigung
in mm1/4",13,15711,445191,3373/8",16,66214,95191,3371/2",20,95518,631141,8143/4",26,44124,117141,8141",33,24930,291112,3091 1/4",41,9138,952112,3091 1/2",47,80344,845112,3092",59,61456,656112,309
