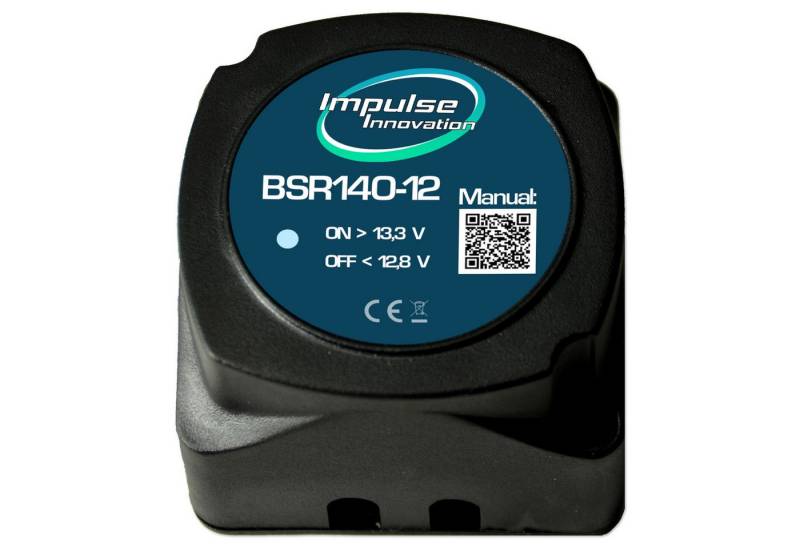

Impulse Innovation Batterie-Trennrelais Automatik Trennrelais, BSR140-12, 12V, 140A, (1-St)

Produktbeschreibung

BSR140-12 Automatik Trennrelais | 12V | 140A

• Bezeichnung: BSR140-12
• Typ: Relais, Trennrelais, Batterieisolator, Automatikrelais, BSR, VSR
• Relaisfunktion: Schließer (NO)
• Nennspannung: 12V
• Nennstrom: 140A
• Spitzenstrom: 160A (5 Min)
• CUT IN Spannung (verbinden): &gt,13,3V
• CUT OUT Spannung (trennen): &lt,12,65V
• Stromaufnahme Laden: 250mA
• Stromaufnahme Standby: 10mA
• Schaltrichtung: Bidirektional (Dual Sense)
• Gehäusefarbe: Schwarz
• Gehäusematerial: Polybutylenterephthalat (PBT)
• Abmessungen (L×B×H): ca. 68×68×48 mm
• Kontaktmaterial: Messing (CuZn)
• Kontaktbeschichtung: Verzinnt (Sn)
• Beschichtung Muttern: Vernickelt (Ni)
• Anschluss: 2× Schraube M6 +, 1× Massekabel
• Schutzart (IP): IP65
• D+, benötigt: Nein
• EURO6 geeignet: Nein

Eigenschaften:

• Optimiert den Ladevorgang durch automatische Verbindung und Trennung der Batterien
• Schaltet bei einer Spannung über 13,3V ein und trennt bei einer Spannung unter 12,65V
• Bidirektionales Relais, das ohne zusätzliches Schaltsignal von der Lichtmaschine arbeitet
• Robustes und wetterfestes Gehäuse mit Schutzart IP65
• Einfache Installation, ideal für Fahrzeuge mit 12V-System
• Hohe Belastbarkeit mit einem Nennstrom von 140A und Spitzenstrom von 160A
• Geeignet für verschiedene Anwendungen wie PKW, Boote und Caravans

Anwendungsbereiche:

• PKW
• Busse
• Car Hifi
• Boote
• Caravan
• Camping

Beschreibung:

Das BSR140-12 Automatik Trennrelais ist eine ideale Lösung für das effiziente Laden von Zweitbatterien in Fahrzeugen mit 12V-Bordnetz. Es schaltet sich automatisch ein, sobald die Spannung einer Batterie über 13,3V steigt (z.B. durch die Lichtmaschine oder ein externes Ladegerät) und trennt sich, sobald die Spannung unter 12,65V fällt, um eine Tiefentladung der Starterbatterie zu verhindern.

Dank der bidirektionalen Schaltweise kann das Relais auch bei extern geladenen Zweitbatterien die Verbindung zur Starterbatterie aktivieren. Es ist besonders robust und wetterfest mit Schutzklasse IP65 und daher für den Einsatz in unterschiedlichen Fahrzeugen bestens geeignet.

Mit einem Nennstrom von 140A und einem Spitzenstrom von 160A ist es für leistungsstarke Ladevorgänge ausgelegt. Die einfache Montage erfolgt über zwei M6-Schraubanschlüsse und ein Massekabel.

Verwendungshinweise:

• In Fahrzeugen mit EURO6-Lichtmaschinen kann die Ladespannung durch das Batteriemanagementsystem (BMS) abgesenkt werden, was die Funktion des Relais beeinträchtigen kann.
• Bei EURO6-Fahrzeugen wird die Verwendung eines Ladeboosters empfohlen, um eine optimale Ladung der Zweitbatterie zu gewährleisten.
• Bei der Nutzung von Solaranlagen kann das bidirektionale Schalten zu ungewollter Entladung führen. Eine Sperrdiode oder ein alternatives Modell mit integrierter Diode (z.B. BSR180-12) kann dieses Problem lösen.

Sicherheits &amp, Warnhinweise:

• Installation nur durch fachkundige Personen oder eine Kfz-Werkstatt durchführen lassen.
• Vor der Montage sicherstellen, dass keine Spannung anliegt.
• Das Relais ist nur für den Einsatz in 12V-Systemen geeignet.
• Eine falsche Installation kann zu elektrischen Schäden führen.
• Die vorgeschriebenen Kabelquerschnitte beachten, um Überhitzung und Leistungsverluste zu vermeiden.

• 1× BSR140-12 Automatik Trennrelais 12V 140A
