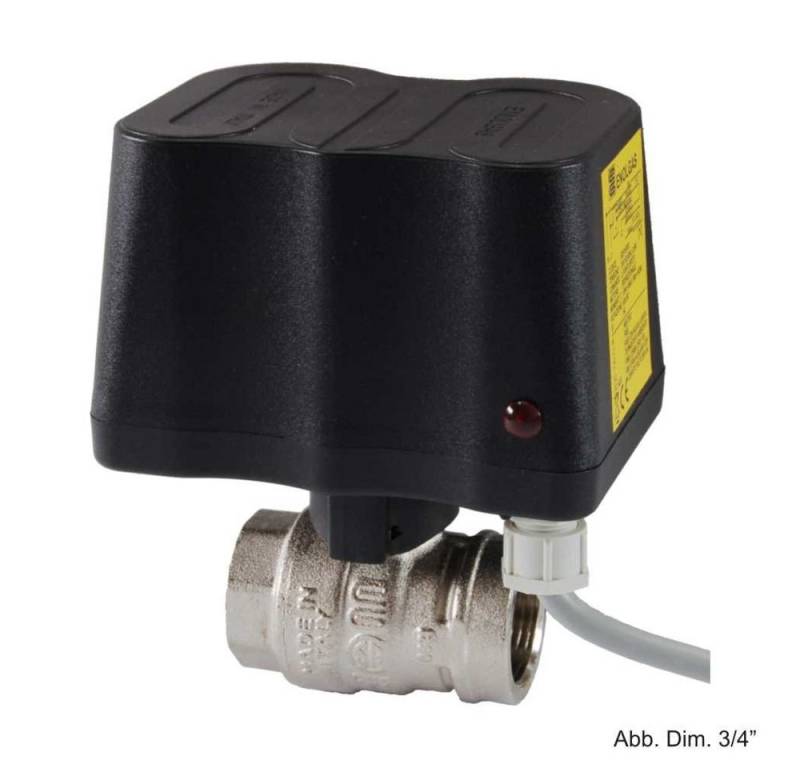

Bongas Deutschland GmbH Wasserrohr Swift-O-Matic QM,Kugelhahn 1/2"IG/IG,MS-vernickelt,PN10,m. Stellantrie

Produktbeschreibung

Swift-O-Matic QM,Kugelhahn 1/2",IG/IG,MS-vernickelt,PN10,m. Stellantrieb 24V/50Hz - Eigenschaften: SWIFT•O•MATIC® QM Kugelhähne haben eine von unten montierte Bedienungsspindel. Dieses System wird als “ausblassicher” bezeichnet, da es einen größeren Schutz vor dem ungewollten Herausrutschen der Spindel und des entsprechenden Dichtungssystems bietet. Außerdem kann es nicht versehentlich von außen beschädigt werden.   SWIFT•O•MATIC® QM Kugelhähne haben eine Doppel-Dichtung aus Elastomer O-Ringen.   Die Schaltmomente sind stark reduziert und ermöglichen die Verwendung von kompakten Stellantrieben. Die Steckverbindung gewährt eine zusätzliche Platzersparnis.   Die Laufzeiten der Kombination Kugelhahn mit Stellantrieb sind auf Grund der besonderen Dichtsysteme sehr hoch. Die bauliche Stabilität der Ventile bietet die Möglichkeit eines automatisierten schweren Einsatzes, auch in Form von Einsätzen in zahlreichen industriellen und handwerklichen Installationen.   Technische, dynamische und bauliche Merkmale: SWIFT•O•MATIC® QM Kugelhahn mit Steckverbindung für Antriebe eignet sich sowohl für Heizungs- wie Klimaanlagen (Raumtemperaturregelung) als auch für Prozessautomatisierung in verschiedene andere Anwendungsbereiche, dank seiner kompakten Ausführung.   Diese Baureihe ist hoch belastbar und zuverlässig im Einsatz mit Stellantrieben, die eine hohe Laufzeit gewährleisten. Das besonders Dichtsystem der Kugel erlaubt gleitende Schließ- bzw. Öffnungsvorgänge unabhängig vom Medium und Druck.   Die Schaltmomente sind bei allen Nennweiten extrem niedrig. Auch die Beanspruchung der Antriebe ist sehr gering.   Besonders geeignet für Heizung, Klima sowie für Prozessautomatisierung. Schnelle und kompakte Steckverbindung für Antriebe. Gewinde: ISO 7/1 – ISO 228 – NPT – BSPT Voller Durchgang PED 97/23/CE - MODUL H   SWIFT•O•MATIC® QM Kugelhähne eignen sich für kaltes und heißes Wasser, Druckluft, Öle, Kohlenwasserstoffe und nicht korrosive Flüssigkeiten.   Temperaturgrenzwerte: -10°C +,80°C (Kugelhahn mit Stellantrieb) PN10   Elektrischer Stellantrieb: Spannungsversorgung 24V 50-60Hz Leistungsaufnahme 3,5 Watt Drehmoment 10 Nm. max. Laufzeit 60 Sekunden für 90° Schutzart IP 54 Zwei Drehrichtungen 3 Drähte, 1 Mikro für Positionsrückmeldung   Installationsanleitung: SWIFT•O•MATIC® QM Kugelhähne können in jeder beliebigen Position eingebaut werden, horizontal, vertikal, schräg etc. Sie müssen lediglich sichtbar und leicht zugänglich sein.   Bezüglich der Dichtung der Gewindeanschlüsse des Kugelhahns mit den Rohrleitungen siehe Bestimmungen der Normen UNI EN 10226 (DIN ISO 7/1), DIN ISO 228 oder anderer Normen, die im Einzelfall anwendbar sind.   Die Anlage muss so geplant und gebaut werden, dass Beanspruchungen durch Biegung, Drehung oder andere Kräfte vermieden werden, die den Kugelhahn beschädigen oder dazu führen können, dass er undicht wird und nicht mehr einwandfrei funktioniert.   Die Installation an der Rohrleitung muss mit geeigneten Werkzeugen und an den dafür vorgesehenen Flächen des Kugelhahns durchgeführt werden. Das Anzugsmoment muss so gewählt werden, dass die Dichtigkeit gewährleistet wird, ohne dabei irgendein Element des Kugelhahns zu verformen oder zu beschädigen. Nach Beendigung der Installation muss - unter Bezugnahme auf die technischen Normen und anwendbaren Gesetze – die Dichtigkeit der Verbindungen und der Anlage überprüft werden.   Die Kugelhähne dürfen nicht beschädigt werden, insbesondere die Elemente, die für die Dichtigkeit sorgen, die Bedienungsorgane und Feststellvorrichtungen zum Öffnen und Schließen.   Der Kugelhahn darf nicht über längere Zeit in einer halb geöffneter Position stehen, da dadurch die Dichtung bzw. die Kugel beschädigt oder die Dichtigkeit und das Funktionieren des Kugelhahns selbst beeinträchtigt werden können.   Damit der Kugelhahn gut funktioniert und dicht ist, sollte ein Sammelfilter für Verunreinigungen vor dem Kugelhahn eingesetzt werden.   Periodisch wird empfohlen die Schaltwelle des Kugelhahns zu bewegen, um ein Festsetzen der Stopfbuchsendichtung mit der Schaltspindel zu vermeiden. Dadurch wird ein Ansteigen des maximalen Drehmoments verhindert. Die werkseitige Empfehlung liegt bei min. einem Schaltvorgang in 3 Wochen.   BOS2286N04
