myMAW Universaldübel 10 x Schwerlastdübel M10 Edelstahl A4 VA Bolzenanker Schwerlasta…

Produktbeschreibung

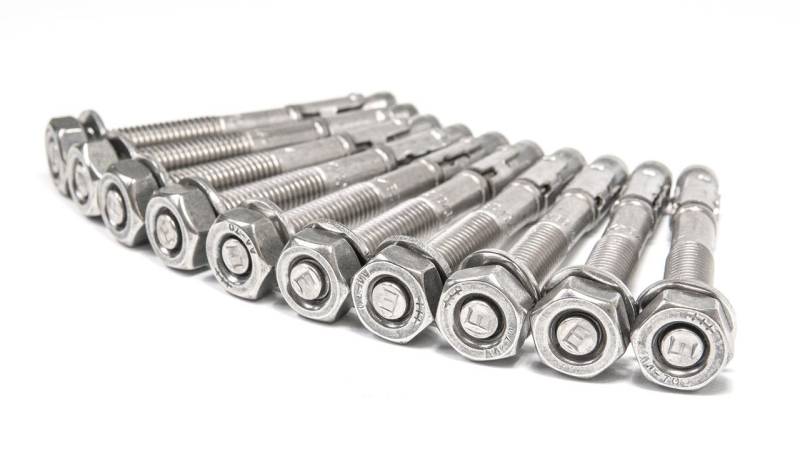

10 Bolzenanker M 10 aus Edelstahl  A4 (Unsere gängigste Ausführung in M 10 !!!)

Bauaufsichtlich zugelassen! Nicht nur für ungerissenen Beton, sondern auch nach ETA-Zulassung Option 1 für gerissenen Beton !!!

Produktmerkmale:

• Gewinde M 10 x 42
• Material Edelstahl A4
• Klemmdicke 10-30 mm
• Gesamtlänge 90 mm
• Erforderliches Bohrermaß 10 mm (Soll heißen: In den Beton wird ein 10 mm Loch-Ø gebohrt.)
• Durchgangsloch 12 mm (Soll heißen: Ein anzuschließendes Bauteil, z.B. ein Pfosten, muss dann ein Loch-Ø haben von 12 mm.)
• Mutter-Schlüsselweite SW: 17 mm
• Standard Bohrtiefe 75 mm
• Standard Setztiefe 68 mm
• Reduzierte Bohrtiefe 55 mm
• Reduzierte Setztiefe 48 mm
• Standard Verankerungstiefe 60 mm
• Reduzierte Verankerungstiefe 40 mm
• Zulässige Zuglast ohne Einfluß von Achs- und Randabständen in ungerissenem Beton C20/25-C50/60 zul. N =, 7,6 - 11,8 kN (Standardverankerungstiefe), zul. N =, 4,3 - 6,6 kN (red. Verankerungstiefe)
• Zulässige Zuglast ohne Einfluß von Achs- und Randabständen in gerissenem Beton C20/25-C50/60 zul. N =, 4,3 - 6,6 kN (Standardverankerungstiefe), zul. N =, 3,6 - 5,5 kN (red. Verankerungstiefe)
• Gewicht pro Stück ca. 58 Gramm
• Bolzen und Konus aus einem Stück kaltgeformt.
