myMAW Universaldübel 100 x Schwerlastdübel M12 Edelstahl A4 VA Bolzenanker Schwerlast…

Produktbeschreibung

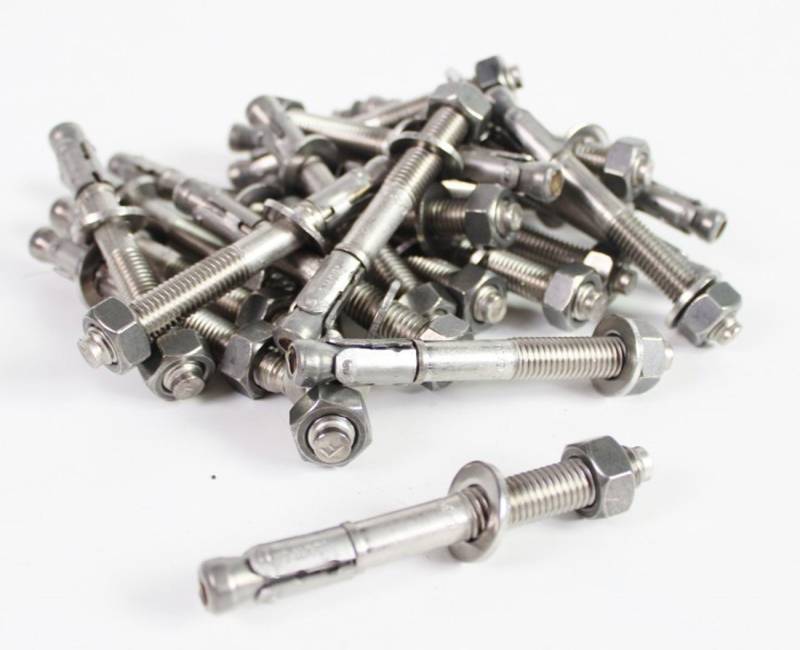

100 Bolzenanker M 12 aus Edelstahl  A4 (Unsere gängigste Ausführung in M 12 !!!)

Bauaufsichtlich zugelassen! Nicht nur für ungerissenen Beton, sondern auch nach ETA-Zulassung Option 1 für gerissenen Beton !!!

Produktmerkmale:

• Gewinde M 12 x 51
• Material Edelstahl A4
• Klemmdicke 15-35 mm
• Gesamtlänge 110 mm
• Erforderliches Bohrermaß 12 mm (Soll heißen: In den Beton wird ein 12 mm Loch-Ø gebohrt.)
• Durchgangsloch 14 mm (Soll heißen: Ein anzuschließendes Bauteil, z.B. ein Pfosten, muss dann ein Loch-Ø haben von 14 mm.)
• Mutter-Schlüsselweite SW: 19 mm
• Standard Bohrtiefe 90 mm
• Standard Setztiefe 80 mm
• Reduzierte Bohrtiefe 70 mm
• Reduzierte Setztiefe 60 mm
• Standard Verankerungstiefe 70 mm
• Reduzierte Verankerungstiefe 50 mm
• Zulässige Zuglast ohne Einfluß von Achs- und Randabständen in ungerissenem Beton C20/25-C50/60 zul. N =, 11,9 - 18,4 kN (Standardverankerungstiefe), zul. N =, 8,5 - 13,2 kN (red. Verankerungstiefe)
• Zulässige Zuglast ohne Einfluß von Achs- und Randabständen in gerissenem Beton C20/25-C50/60 zul. N =, 7,6 - 11,8 kN (Standardverankerungstiefe), zul. N =, 6,1 - 9,4 kN (red. Verankerungstiefe)
• Gewicht pro Stück ca. 100 Gramm
• Bolzen und Konus aus einem Stück kaltgeformt.
