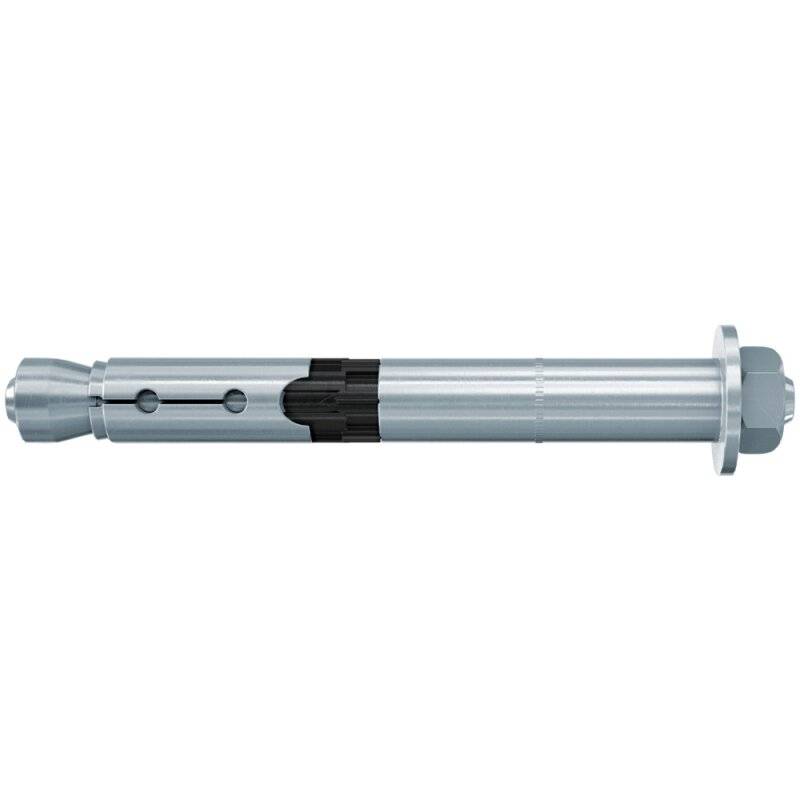

fischer Hochleistungsanker mit Gewindebolzen FH II 10/25 B galvanisch verzinkt - 50 Stück

Produktbeschreibung

Technische Daten: Ankerlänge: 75 mm Bohrernenndurchmesser: 10 mm Abstandsmontage: Nein Durchsteckmontage: Ja Vorsteckmontage: Nein Material: Galvanisch verzinkter Stahl Nutzlänge: 25 mm Gewinde: M6 Max. Dicke des Anbauteils: 25 mm Min. Bohrlochtiefe bei Durchsteckmontage: 80 mm Min. Verankerungstiefe: 40 mm Schlüsselweite: 10 mm U-Scheibe (Außendurchmesser x Dicke): 24 x 2,5 mm Antrieb: Sechskant Werkstoff Anker: Stahl Oberflächenschutz Anker: galvanisch/elektrolytisch verzinkt Der fischer Hochleistungsanker FH II B mit Gewindebolzen ist ein Hülsenanker aus galvanisch verzinktem Stahl. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen des Ankers wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der fischer Hochleistungsanker FH II B mit Gewindebolzen bestens geeignet, um in gerissenem und ungerissenem Beton Gitter, Stahlkonstruktionen und Kabeltrassen zu befestigen. Top Features: Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2). Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte. Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage. Vorteile: Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt. Die praktische Befestigung mittels Gewindebolzen und Mutter ermöglicht die Demontage des Anbauteils. Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig. Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage. In der Zulassung ist die Verwendung von Hohlbohrern geregelt. Funktionsweise / Montage: Der FH II ist geeignet für die Durchsteckmontage. Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird. Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten:Sechskantkopf (Typ S) und Bolzenversion mit Mutter und Scheibe (Typ B). Baustoffe: Zugelassen für: Beton C20/25 bis C50/60, gerissen und ungerissen Auch geeignet für: Beton C12/15 Naturstein mit dichtem Gefüge Anwendungen: Geländer Treppen Konsolen Stahlkonstruktionen Kabeltrassen Maschinen Tore Fassaden
