KLASEBO® Gewindefitting Gewindefitting Edelstahl Winkel 90° 1/2" IG x 1/2" AG

Produktbeschreibung

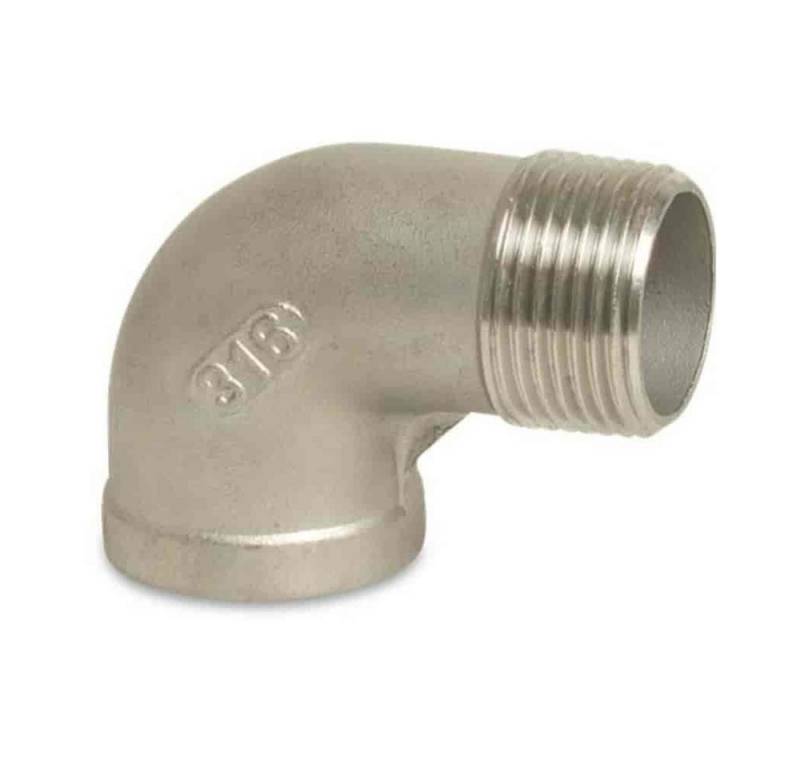

Gewindefitting Edelstahl Winkel 90° 1/2", IG x 1/2", AG

Der Winkel ist mit einem Innengewinde und einem Außengewinde versehen, welche beide denselben Durchmesser besitzen. Die Anschlussseiten sind um 90° zueinander geneigt. Zur Abdichtung des Gewindes benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Die Außengewinde sind konisch.

Produkteigenschaften:

• rostfrei und korrosionsbeständig
• langlebig
• Druckbereiche bis 10 bar
• geeignet für Kaltwasser und Heißwasser

Technische Daten:

Anschluss: Innengewinde x Außengewinde
Anschlussmaße: 1/2",
Arbeitsdruck (PN): 10 bar
Temperatur: -20 °C bis +, 200 °C
Material: Edelstahl 316 (V4A Stahl nach DIN 1.4401)

MaßeGewinde in ZollA in mmB in mmC in mmTK in mm1/4",20301723/8",2131202,21/2",2231262,23/4",2737322,11",3346392,21 1/4",3852472,51 1/2",425854,52,62",516767,52,7Vorteile von Edelstahl Fittings:

Alle hier aufgeführten Edelstahlfittings sind dauerhaft korrosionsbeständig und können anders als Schweißfittings oder Pressfittings wieder gelöst werden. Die Gewinde ermöglichen einen problemlosen Übergang auf andere Materialien, ohne dass ein Übergangsfitting eingesetzt werden muss. Die Edelstahlverschraubungen kommen ohne Dichtungen aus, wodurch ein Einsatz bis 200 °C problemlos möglich ist.

Gewindetyp:

Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmuttern der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf.

Whitworth-Rohrgewinde für Gewinderohre und FittingsGewinde in ZollAußengewinde in mmInnengewinde / Kerndurchmesser in mmGänge je InchSteigung in mm1/4",13,15711,445191,3373/8",16,66214,95191,3371/2",20,95518,631141,8143/4",26,44124,117141,8141",33,24930,291112,3091 1/4",41,9138,952112,3091 1/2",47,80344,845112,3092",59,61456,656112,309Trinkwassertauglichkeit:

Edelstahlfittings aus AISI 316 Edelstahl sind in der UBA-Liste (UBA =, Umweltbundesamt) für trinkwassertaugliche Materialien in der Trinkwasserinstallation aufgeführt und können dementsprechend für die Trinkwasserversorgung verwendet werden.
