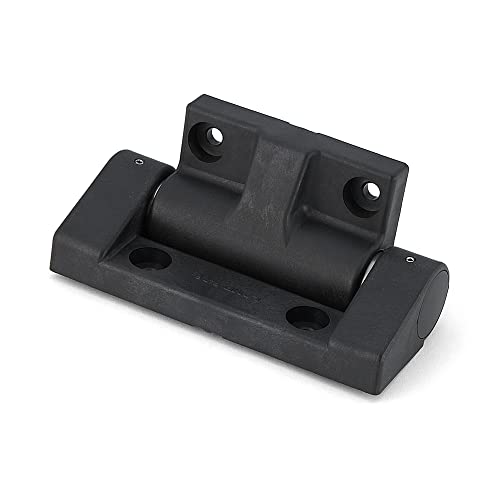

Gedämpftes Klappenscharnier mit Dämpfungswirkung in Öffnungsrichtung des Scharniers HG-JHW50 und HG-JHW70 von Sugatsune/LAMP® (Japan) (HG-JHW50: 3-5 Nm)

Produktbeschreibung

Gedämpftes Klappenscharnier mit Dämpfungswirkung in Öffnungsrichtung des Scharniers HG-JHW50 und HG-JHW70 von Sugatsune / LAMP (Japan) Diese gedämpften Scharniere können für verschiedene Klappen und Deckel verwendet werden, wo gewünscht wird, dass die Klappe gedämpft schließt (s. Zeichnung) Dabei sollen die Klappenscharniere so befestigt werden, dass die Dämpfer-Wirkung beim Öffnen des Scharniers eintritt (s. Anwendungsbeispiele) Die Klappenscharniere HG-JHW50 und HG-JHW70 sind für die Oberflächenmontage vorgesehen, wie bei den möglichen Anwendungen sichtbar Für den Soft-Close wirksamen Dämpfungswinkel 0-115° soll die Klappe durch einen Anschlag oder durch die Korpuskante gestützt werden, so dass das Scharnier nicht überdreht wird Die Klappe kann aufliegend oder einliegend montiert werden Im Lieferumfang enthalten: 1 Stück gedämpftes Klappenscharnier HG-JHW50 oder HG-JHW70 Zusätzlich empfohlen (nicht im Lieferumfang enthalten): 4 Stück Innensechskantschraube M5 und 4 Stück Unterlegscheibe (5mm) Drehmoment (pro Paar): HG-JHW50: 6-10 Nm / 61,2-102 kp･cm. HG-JHW70: 10-14 Nm / 102-142,8 kp･cm
