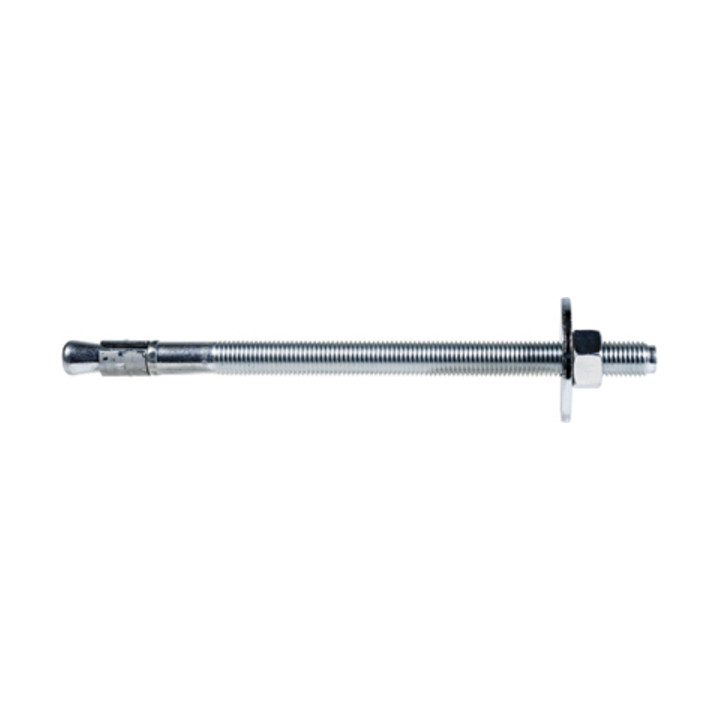

Fischer Bolzenanker Dübel Anker Fbn Ii 12/250 Gs Große Unterlegscheibe Holz B-Ware

Produktbeschreibung

Lieferumfang:

• 10 Stück

Eigenschaften:

• Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen.
• Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt.
• Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
• Zudem ist der Anker sehr gut für große Anbauteildicken geeignet.
• Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
• Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

Anwendung:

• Der FBN II GS ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker- Setzwerkzeugs FABS.

EAN/GTIN: 4006209455869

Technische Daten

Bohrernenndurchmesser 12 mm Bohrlochtiefe bei Durchsteckmontage min. 335 mm Dicke des Anbauteils max. 250 mm Dübellänge 346 mm Gewicht 3.545 g Gewinde M12 Gewindelänge 100 mm Schlüsselweite 19 mm Außendurchmesser U-Scheibe 44 mm Stärke U-Scheibe 4 mm Verankerungstiefe 65 mm Kopfprägung W Installationsdrehmoment 15 N·m ETA-Zulassung (1) Ja Gewindedurchmesser 12 Nutzlänge hefred max. 265 mm Nutzlänge hefstand 250 mm Verankerungsgrund Beton Naturstein mit dichtem Gefüge Montageart Durchsteckmontage Oberfläche Galvanisch verzinkt Werkstoff Stahl Güte Werkstoff 45H Zugelassen für Beton C20/25 bis C50/60 ungerissen Anerkennung Factory Mutual Nein Brandprüfung Ja DOP - Declaration of Performance Ja EPD - Umwelt Produktdeklaration Nein Eigenschaft Mit dem langen Gewinde werden Bauteiltoleranzen ausgeglichen erhöhte Flexibilität höchste Tragfähigkeit mit der Standardverankerungstiefe für Abstandsmontagen geeignet reduzierte Verankerungstiefe = verringerte Bohrlochtiefe große Unterlegscheibe erhöht die Auflagefläche weniger Befestigungspunkte und kleinere Ankerplatten nötigt vormontierte Unterlegscheibe spart Zeit bei Montage ideal für die Befestigung von Holzkonstruktionen Eigenschaft Güte Werkstoff Korrosionsgeschützt Eigenschaft Oberfläche Korrosionsgeschützt Feuerwiderstandsklasse R 120 Gütesiegel Ja Lastwerte Ja Prüfzeichen Nein Wirkungsweise Reibschluss Auch geeignet für Verankerungsgrund Naturstein mit dichtem Gefüge Beton C12/15 Technische Dokumentation Nein
