Eltako Dämmerungsschalter Eltako 22400501 Dämmerungsschalter 230 V

Produktbeschreibung

Beschreibung

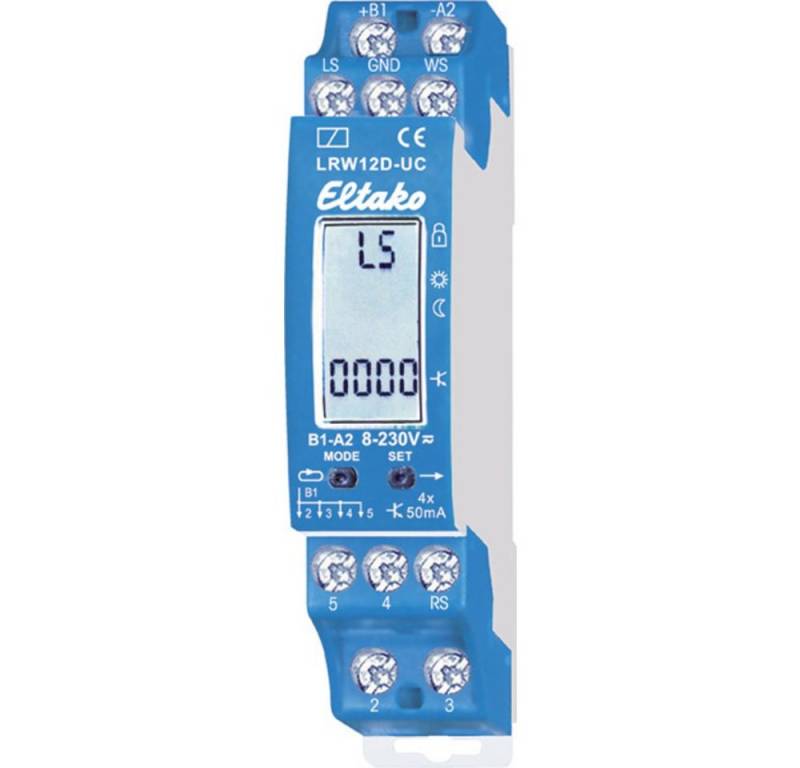

Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge. Stand-by-Verlust nur 0,05 bis 0,5 Watt. Das Sensorrelais wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +,B1 anliegende Spannung. An ein Sensorrelais können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Windgeschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +,B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung UC an B1/A2 anliegt, kann das LRW12D gemäß Bedienungsanleitung eingestellt werden
