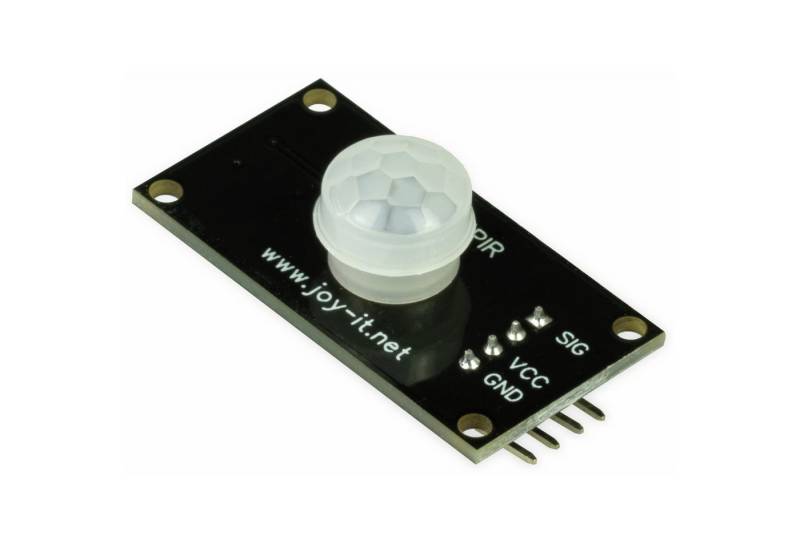

Joy-it Bewegungsmelder JOY-IT Bewegungssensor PIR mit bis zu 6 Metern

Produktbeschreibung

Der Sensor auf diesem Modul ist ein Pyroelektrischer Infrarot-Sensor, welcher im Detektionsbereich der Fresnel-Linse eine Bewegung erkennt und dann am Sensor-Ausgabepin ",SIG", für die Dauer von 3 Sekunden ein ",HIGH",-Signal ausgibt. Danach geht das Signal wieder in den ",LOW",-Zustand über. Das verlötete Potentiometer dient zur stufenlosen Reichweiteneinstellung. Mithilfe diesem Modul und einem Mikrocontroller wie Raspberry Pi oder Arduino kann er u.a. für Sicherheitssysteme oder Automation eingesetzt werden.

Features:

• Sensor PIR Bewegungssensor
• Funktionsprinzip Pyroelektrische IR-Strahlen
• Besonderheiten Reichweite stufenlos einstellbar

Lieferumfang SBC-PIR SPEZIFIKATIONEN

Technische Daten:

• Abmessungen: 21 x 40 x 19 mm
• Versorgungspannung: zwischen 3 - 5 Volt
• Modul-Schnittstelle: 4 Pins
• Detektor-Chip: auf Modul BIS0001
• Detektionswinkel: 120 °
• Detektionsreichweite maximal: 6m (3m Standard)
• Stufenlose Detektionsreichweite: per Potentiometer
• Einstellung des Empfindlichkeitsregler: auf der Modulplatine mithilfe eines Kreuzschraubenziehers
