Schellcount Drehstromzähler Modbus RS485, Zweirichtungszähler für DIN Hutschiene Stromzähler, S0

Produktbeschreibung

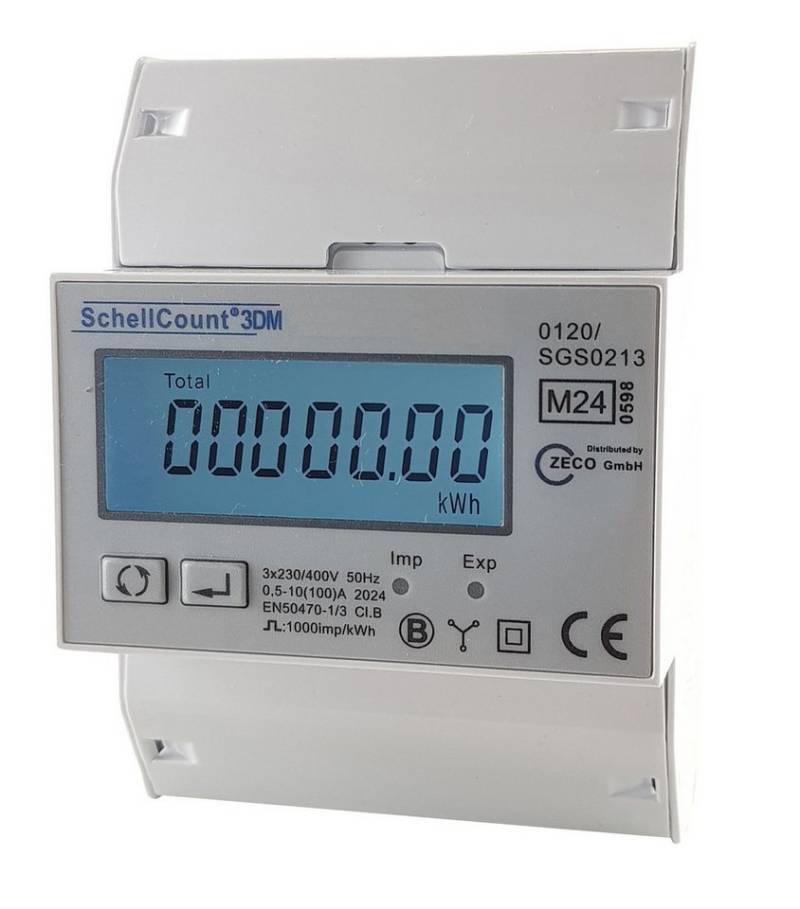

Modbus Drehstromzähler Schellcount3DM, geeicht mit einem Grenzstrom von bis zu 100A direktmessend.
Dieses Gerät zeichnet sich durch seine kleine Baubreite von nur 4 TE mit nur 72mm Breite und einfacher Hutschienenmontage ( 35mm DIN Trägerschiene ) aus.


Weiß-bläuliche LCD-Anzeige, das auch in schwach- oder unbeleuchteten Räumen sehr gut abzulesen ist.
Der kWh Zählerstand ist nicht rücksetzbar und somit manipulationssicher. Alle Werte bleiben auch bei Stromausfall erhalten. Es kann durch Drücken der Taste folgende Werte angezeigt werden:

- total active Energie
- Export Energie
- rückstellbare active Energie
- rückstellbare Import Energie
- rückstellbare Export Energie
- L1 Wirkleistung
- L2 Wirkleistung
- L3 Wirkleistung
- Total active Energie
- Import active Energie
- Export Energie
- Modbus Adresse
- Baudrate
- Parity
- Impulskonstante
-Software Version

Technische Daten

- SchellCount 3DM Modbus
- Eingang: 3 Phasen-4 Leiter
- Eingangsspannung: 3x 230/400V AC
- Frequenzbereich: 50 Hz (±10%)
- Maximalstrom: 100A
- Anlaufstrom: 0,4% vom Nennstrom
- Genauigkeitsklasse: B (&lt,1% Messabweichung )
- Anzeige: LCD-Display, 6+,2 stellig
- S0-Impulsausgänge: 1
- S0 Impulsrate: 1000 7 100 7 10 7 1 pro kWh ( einstellbar via Modbus )
- S0-Impulslänge: 60, 100, 200mS ( einstellbar via Modbus )
- RS485 Modbus-RTU Datenschnittstelle Band rate: 1200, 2400, 4800, 9600, 19200, Parity: 1 oder 2
- Eigenstromverbrauch pro Phase: &lt,2W / 10VA
- Anschlussquerschnitte (Hauptklemmen): max. 25 mm²
- Anschlussquerschnitte (Zusatzklemmen): max. 0,5 mm²
- Befestigung: auf 35 mm DIN Trägerschiene
- Platzbedarf: 72 mm - entspricht 4TE
-Temperaturbereich: -25°C ~ +,55°C
- Schutzklasse: IP51 / Class II
- Zertifizierung CE, EN 50470-3
