Counttec Drehstromzähler Digital Edl 300 Stromzähler Strom Siehe Text/Foto B-Ware

Produktbeschreibung

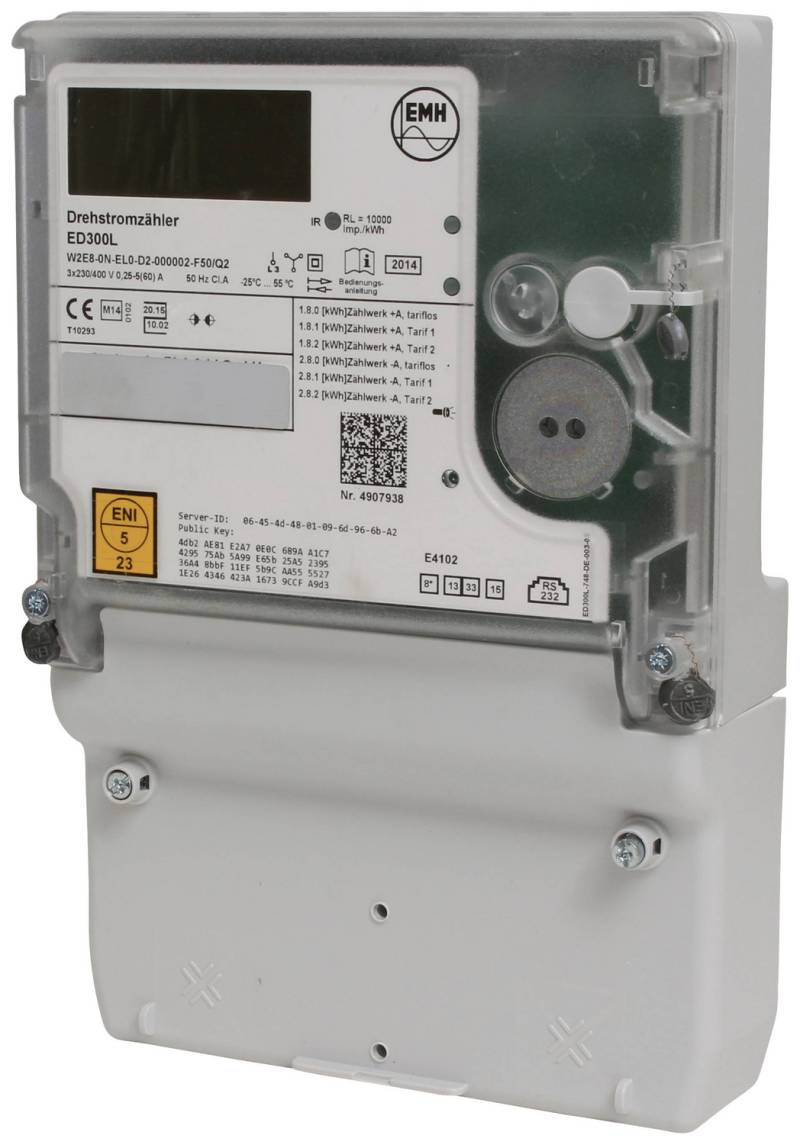

Elektronischer EMH Drehstromzähler ED 300L
Beschreibung: Elektronischer EMH Drehstromzähler ED 300L 5/60 Amp. Haushaltszähler / Smart Meter. Dieser Zähler dient als vollständiger Ersatz für die alten Ferraris Zähler 10/60 Amp. Es handelt sich um einen gesetzeskonformen Elektrizitätszähler nach §29(3) und §61(3) des Messstellenbetriebsgesetzes (MsbG) vom 29.08.2016 sowie FNN - Lastenheft Basiszähler. Funktionale Merkmale Version 1.3. Dieser Zähler ist aufrüstbar zum intelligenten Messsystem (iMSys) nach §21(1) MsbG mittels der MSB-Schnittstelle. Diese sind seit 2020 Vorschrift. Spannung 4-Leiter-Zähler 3x230/400 V einsetzbar auch in 230 V Wechselstromnetzen. Datenkennzeichnung OBIS-Kennziffern Energieversorgung 3-phasiges Netzteil. 1-phasiges bei Wechselstromanwendung gewährleistet sehr geringe elektromagnetische Abstrahlung. Strom 0.25 - 5(60) A. Imax. 3 x 60 Amp. Max. 72 kW. Frequenz 50 Hz. Dieser Zähler kann auch als 2-Tarifzähler genutzt werden. Die Umschaltung erfolgt über Klemme 13/15 OBIS 1.8.1 Tarif 1 und 1.8.2 Tarif 2 oder Tarifsteuerung extern über elektrische Datenschnittstelle (RS-232) oder Steuereingang. Klassengenauigkeit Wirkenergie Cl. A gemäß EN 50470-1. -3 Messarten Wirkenergie Einrichtungszähler1 +A mit Rücklaufsperre OBIS 1.8.0. Impulswertigkeiten LED (IR) 10 000 Imp./kWh (60 A). Energiezählwerke Anzahl 1 und 23 Tarifregister. Datenerhalt spannungslos im EEPROM mind. 20 Jahre. Anzeige Ausführung 2-zeiliges LC-Display Ziffernhöhe 8 mm (Wertebereich) mit Anzeige der aktuellen Leistung in Watt. Zusätzliche Anzeige Statusinformationen über Phasenausfall Energierichtung Tarif Prüfmodus Manipulation. Bedienung optische Taste mechanische Aufruftaste für Anzeige-Aufruf. IR - Datenschnittstellen optische Datenschnittstelle auf der Zählervorderseite (unidirektional – Push-Betrieb) elektrische Datenschnittstelle unter dem Klemmendeckel (RS232) bidirektional. Versorgung durch Kommunikationsgerät: +5 V DC oder +12 V DC mit Strombegrenzung bis 10 mA. RS-232 Datenprotokoll Smart Message Language (SML). Sendung des Datensatzes lastabhängig alle 1…4 s. Baudrate 9600 Baud. Auflösung des Zählerstandes 100 mWh. Zum Lieferumfang gehört ein spezieller Klemmdeckel mit der Möglichkeit ein Modem oder einen nahegelegenen Funk-Rundsteuerempfänger zu montieren.
Merkmale
Ist von einer deutschen Hauptprüfstelle geeicht und für 8 Jahre zur Verrechnung zugelassen.
Technische Attribute
Betriebsspannung (Details): 3 x 230/400 V
Abmessungen: (L x B x H) 79 x 178 x 265 mm
Gewicht: 1.3 kg
Höhe: 265 mm
Länge: 79 mm
Breite: 178 mm
Strom-Bereich: 0.25 bis 300 A
Nennspannungs-Bereich: 230 bis 400 V/AC
Einbau-Länge: 265 mm
Einbau-Breite: 178 mm
Eichung: Regeneriert/Geeicht
Anzeige: digital
Messfunktion: Strom
Typ: EDL 300
Eigen-Verbrauch: 1.1 W
Strom (max.): 300 A
Strom (min.): 0.25 A
Netzspannung (max.): 400 V
Netzspannung (min.): 230 V
Anzeige: 2-zeiliges LC-Display 8 mm (Wertebereich) Statusinformationen über Phasenausfall Energierichtung Tarif Prüfmodus Manipulation
Aufzeichnungsdauer (max.) (Details): spannungslos im EEPROM mind. 20 Jahre
Genauigkeits-Klasse: CI.A
Frequenz: 50 Hz
Eigen-Verbrauch: Spannungspfad < 1.1 W Strompfad < 0.05 VA
Produkt-Art: Drehstromzähler
