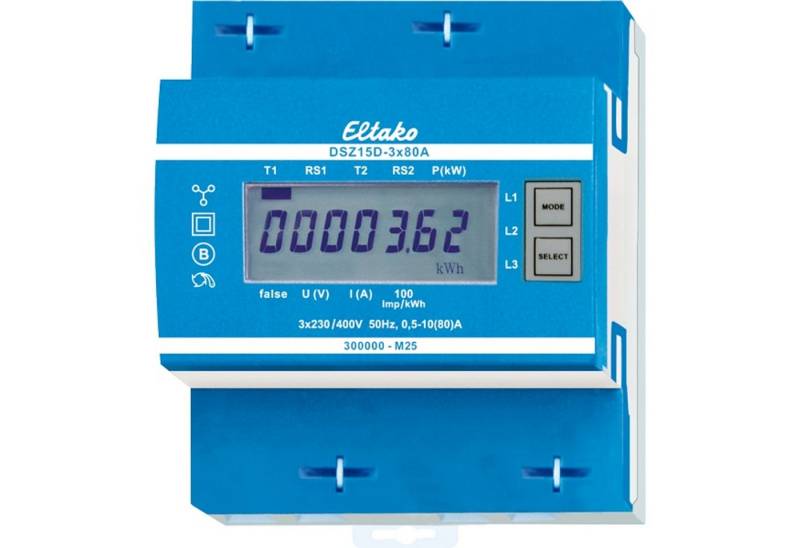

Eltako Verteilerbox ELTAKO Drehstromzähler MID, geeicht, DSZ15D-3x80A

Produktbeschreibung

Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten =, 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet.

Features:

• Maximalstrom 3x80A, minimaler Eigenverbrauch
• Direkt messender Zähler mit hoher Genauigkeit
• Für DIN-EN 60715 TH35 Tragschiene
• Zweitarif-Funktion für flexible Nutzung
• Optischer Impulsausgang S0 für Monitoring

Technische Daten:

• Zählertyp: elektronisch
• Nennstrom (In): 10 A
• Maximalstrom (Imax): 80 A
• Nennspannung (Un) N-L: 230 V
• Nennspannung (Un) L-L: 400 V
• Frequenz: 50 Hz
• Leistungsaufnahme: 0,5 W
• Genauigkeitsklasse: B
• Polart: Vierleiter
• Ausführung: Direktmessung
• Energieart: Wirkleistung
• Tarifausführung: Zweitarif
• Tarifsteuerung: extern
• Rücklaufsperre: ja
• Geeicht: ja
• Impulsausgang: optisch
• Impulsart: S0
• Impulsrate: 1000 Imp/kWh (kvarh)
• Anzeigeart: digital
• Montageart: REG
• Breite in Teilungseinheiten: 4
• Anzahl der Stellen: 7
• Schutzart: IP20
• Farbe: blau
• Maße
