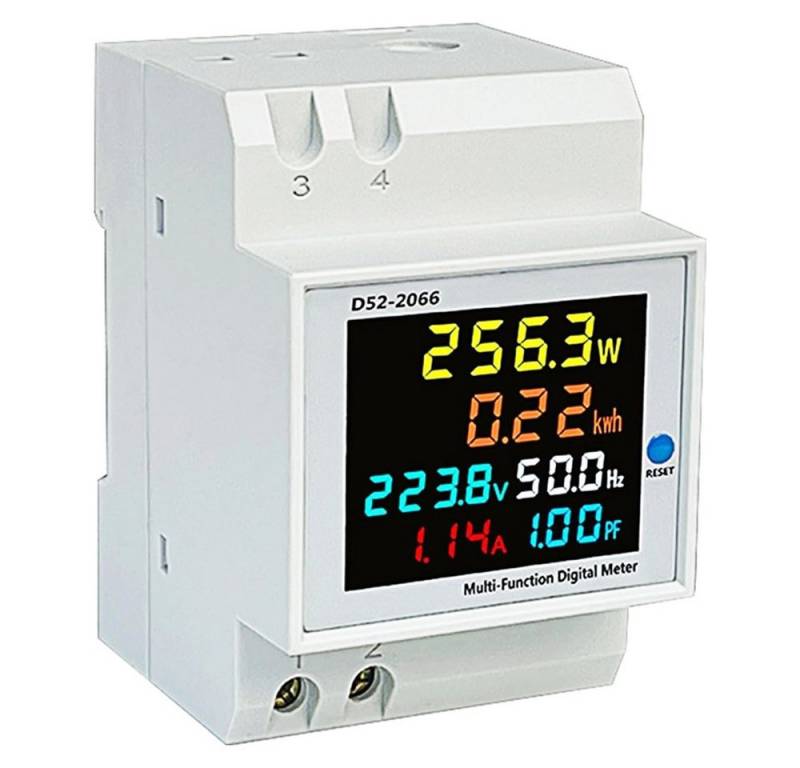

JOYOLEDER Verteilerbox LCD Digitaler Wechselstromzähler Stromzähler Hutschiene 1 Phasig, (Energiezähler KWh Zähler Leistungsmesser Voltmeter Amperemeter)

Produktbeschreibung

Funktionen

6-in-1-Multimeter

Eine Schnittstelle zeigt 6 Arten von Messparametern gleichzeitig an, AC40-300V einschließlich Spannung: 40-300V, Strom: 0-100A, Leistung: 0-30000W, Energie: 0-99999kWh, Frequenz: 45-65Hz, Leistungsfaktoren: 0-1PF.

AC250-450V einschließlich Spannung: 250-450V, Strom: 0-100A, Leistung: 0-45000W, Energie: 0-99999kWh, Frequenz: 45-65Hz, Leistungsfaktoren: 0-1PF.

Besseres visuelles Erlebnis

Farbiges LCD-HD-Display, 178°-Ansicht ohne toten Winkel, mit Hintergrundbeleuchtungsfunktion, dieses KWh-Messgerät ist Tag und Nacht gut sichtbar.

Multifunktion

1. Datenrücksetzung für mehrere Messanforderungen. Drücken Sie die Reset-Taste fünf Sekunden lang, der digitale Stromzähler für die Hutschiene wird zurückgesetzt.

2. Der elektrische Energiewert wird automatisch gespeichert, wenn das Gerät ausgeschaltet wird. Wenn die Messspannung wieder angeschlossen wird, werden die Daten weiterhin gesammelt.

Hohe Qualität und Sicherheit

Der 1-phasige Stromzähler besteht aus hochwertigem, flammhemmendem ABS-Material und einem hochpräzisen Chip, um eine sichere Verwendung zu gewährleisten.

Breite Anwendung

Dieser Wattmeter für die Hutschiene ist einfach zu installieren. Weit verbreitet in Leistungsmesssystemen, Schulen, Märkten, Haushaltsgeräten, Industrien, Laboren usw.

Parameter:

- Modell: D52-2066

- Genauigkeit: 1 % ± 2 Wörter

- Wechselspannung: AC 40,0–300,0 V oder AC 250,0–450,0 V (Sie sollten bei Ihrer Bestellung einen Messgerätetyp auswählen)

- Wechselstrom: AC 0–100,0 A, die Stromauflösung beträgt 0,01 A

- Frequenz: 45,0–65,0 Hz

- Leistungsfaktor: 0,00–1,00 PF

- Elektrische Leistung: 0–30000 W/0–450000 W, die Auflösung der elektrischen Leistung beträgt 0,1 W, wenn die elektrische Leistung zwischen 0–9999,9 W gemessen wird, beträgt die Anzeige der Auflösung der elektrischen Energie 0,1 kWh

wenn die elektrische Energie zwischen 1000,0-9999,9 kWh und die Anzeige der elektrischen Energieauflösung beträgt 1 kWh, wenn elektrische Energie über 9999,9 kWh gemessen wird

- Geschwindigkeit: 2 Mal pro Sekunde

- Größe: 50 x 80 x 64 mm

- Installation: DIN-Schiene

Lieferumfang:

1 * AC-Multifunktions-Digitalmessgerät (mit Handbuch)

Verwendung und Verdrahtungsmethode

1. Schließen Sie die gemessene Spannung an die Klemmen 1 und 2 auf der unteren linken Seite des Messgeräts an.

2. Schließen Sie den eingebauten Transformator gemäß dem Schaltplan in Abb. 1 an und führen Sie die Drähte des Messkreises durch das runde Loch an der Unterseite des Instruments. Die Richtung der Drähte kann vom Benutzer je nach Verwendungssituation gewählt werden.

Die Eindringrichtung des Drahtes kann vom Benutzer je nach Verwendung des Instruments gewählt werden. Sie kann von der Unterseite des Instruments in das runde Loch oben oder von der Oberseite des Instruments in das runde Loch unten verlaufen. Die unterschiedliche Eindringrichtung hat keinen Einfluss auf die Messergebnisse.

3. Bei der Verkabelung des externen Transformators gemäß dem Schaltplan in Abbildung 2 werden die beiden Drähte des Präzisionsstromtransformators des Instruments am Sekundärende mit den Klemmen 3 und 4 oben links des Instruments verbunden.

Verbinden Sie die beiden Drähte des Sekundäranschlusses des Präzisionsstromtransformators mit den Klemmen 3 und 4 oben links des Instruments und führen Sie die Drähte des Messkreises durch das runde Loch des Transformators.

4. Das Instrument zeigt die Messparameter an, nachdem die Stromversorgung eingeschaltet wurde.

5. Wenn die Leistungsmessung zurückgesetzt werden muss (bei einer Messung von Null), halten Sie die Taste (RESET) auf der rechten Seite des Instrumentenbretts 5 Sekunden lang gedrückt (5 Sekunden lang gedrückt halten), bis die Leistungsanzeige 0 ist, und lassen Sie dann die Taste los.

Wenn die Leistungsanzeige 0 ist, lassen Sie die Taste los, dann wird die Leistung von Null an gemessen. Die Leistung hat die Funktion, Daten bei einem Stromausfall automatisch zu speichern, d. h. wenn die Messspannung unterbrochen wird oder ein Stromausfall auftritt, speichert das Messgerät automatisch die aktuellen Testdaten. Wenn es wieder an die Messstromversorgung angeschlossen wird, fügt das Messgerät die Daten weiterhin zu den ursprünglich gespeicherten Daten hinzu.
