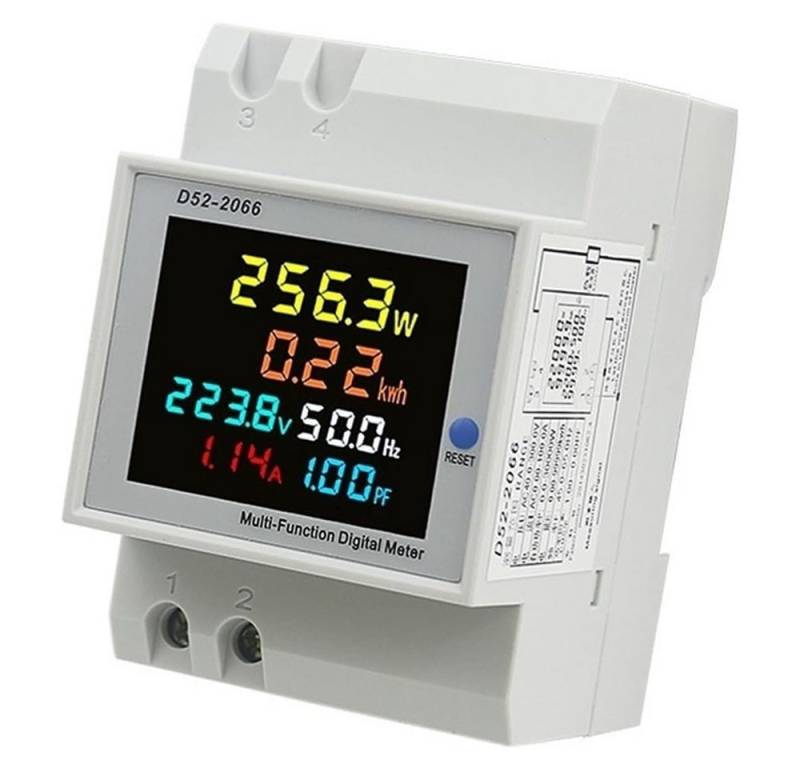

PRIISF Multimeter Stromzähler DIN Hutschiene Digital Wechselstromzähler Zwischenzähler, (AC 40-450V 100A, LCD Digital Monitor Leistungsanalysator), Wechselstromzähler Wattmeter Geeicht Stromzähler Für DIN Hutschiene

Produktbeschreibung

Merkmale

6 in 1 Multimeter

Eine Schnittstelle zeigt 6 Arten von Messparametern gleichzeitig an, AC40-300V einschließlich Spannung: 40-300V, Strom: 0-100A, Leistung: 0-30000W, Energie: 0-99999kWh, Frequenz: 45-65Hz, Leistungsfaktoren: 0-1PF.

AC250-450V einschließlich Spannung: 250-450V, Strom: 0-100A, Leistung: 0-45000W, Energie: 0-99999kWh, Frequenz: 45-65Hz, Leistungsfaktoren: 0-1PF.

Besseres visuelles Erlebnis

Farbiges LCD-HD-Display, 178° Betrachtung ohne toten Winkel, mit Hintergrundbeleuchtungsfunktion, dieser KWh Zähler ist bei Tag und Nacht gut sichtbar.

Multifunktion

1. Datenreset für mehrere Messanforderungen. Drücken Sie die Reset-Taste fünf Sekunden lang, der digitaler stromzähler hutschiene wird zurückgesetzt.

2. Der Wert der elektrischen Energie wird automatisch gespeichert, wenn das Gerät ausgeschaltet wird. Wenn die Messspannung wieder angeschlossen wird, werden weiterhin Daten kumuliert.

Hohe Qualität und Sicherheit

Stromzähler 1 Phase ist aus hochwertigem ABS flammhemmendem Material und hochpräzisem Chip hergestellt, um eine sichere Verwendung zu gewährleisten.

Breite Anwendung

Dieser wattmeter hutschiene ist einfach zu installieren. Weit verbreitet in Leistungsmesssystemen, Schulen, Märkten, Haushaltsgeräten, Industrie, Labors usw.

Parameter:

- Modell: D52-2066

- Genauigkeit: 1%±2 Wörter

- AC Spannung:  AC 40.0-300.0V oder AC 250.0-450.0V (Sie sollten eine Art des Messgerätes in Ihrer Bestellung auswählen)

- AC-Strom: AC 0-100.0A, die Stromauflösung beträgt 0.01A

- Frequenz: 45,0Hz-65,0Hz

- Leistungsfaktor: 0.00-1.00PF

- Elektrische Leistung: 0-30000W/0-450000W, die Auflösung der elektrischen Leistung beträgt 0,1W, wenn die elektrische Leistung zwischen 0-9999,9W gemessen wird, die Auflösung der elektrischen Energieanzeige beträgt 0,1kwh

bei der Messung der elektrischen Energie zwischen 1000.0-9999.9kwh und der Anzeige der elektrischen Energie Auflösung ist 1kwh bei der Messung der elektrischen Energie größer als 9999.9kwh

- Geschwindigkeit: 2 mal pro Sekunde

- Größe: 50x80x64mm

- Installation: Din-Schiene

Paket eingeschlossen:

1 * AC Multi-Funktions-Digital-Meter (mit Handbuch)

Verwendung und Verdrahtung Methode

1. Schließen Sie die gemessene Spannung an die Klemmen 1 und 2 auf der unteren linken Seite des Messgerätes an.

2. Schließen Sie den eingebauten Transformator gemäß dem Schaltplan in Abb. 1 an, und führen Sie die Drähte des Messkreises durch das runde Loch an der Unterseite des Geräts, und die Richtung der Drähte kann vom Benutzer je nach Gebrauchssituation gewählt werden.

Die Richtung der Durchdringung des Drahtes kann vom Benutzer entsprechend der Verwendung des Instruments gewählt werden, es kann von der Unterseite des Instruments in das runde Loch oben oder von der Oberseite des Instruments in das runde Loch unten sein, und die unterschiedliche Richtung der Durchdringung wird die Messergebnisse nicht beeinflussen.

3. Externe Transformator Verdrahtung nach Abbildung 2 Schaltplan, wird durch das Instrument der Präzisions-Stromwandler der sekundären Ende der beiden Drähte wurden an das Instrument der oberen linken 3 und 4 Klemmen verbunden begleitet werden.

Verbinden Sie die beiden Drähte des sekundären Anschlusses des Präzisions-Stromwandlers mit dem Gerät an den Klemmen 3 und 4 auf der oberen linken Seite des Geräts, und führen Sie die Drähte des Messkreises durch das runde Loch des Transformators.

4. Das Gerät zeigt nach dem Einschalten die Messparameter an.

5. Wenn es notwendig ist, die Leistungsmessung zurückzusetzen (wenn von Null aus gemessen wird), drücken Sie die Taste auf der rechten Seite der Instrumententafel (RESET) und halten Sie sie 5 Sekunden lang gedrückt, bis die Leistungsanzeige 0 ist, lassen Sie die Taste los.

Wenn die Leistungsanzeige 0 ist, lassen Sie die Taste los, dann wird die Leistung von Null an gemessen. Power hat die Funktion der automatischen Datenspeicherung bei Stromausfall, d.h. wenn die Messspannung unterbrochen wird oder der Strom ausfällt, wird das Messgerät

Das heißt, wenn die Messspannung unterbrochen wird oder ein Stromausfall auftritt, speichert das Messgerät automatisch die aktuellen Messdaten, wenn es wieder an die Messstromversorgung angeschlossen wird, fügt das Messgerät die Daten zu den ursprünglich gespeicherten Daten hinzu.
