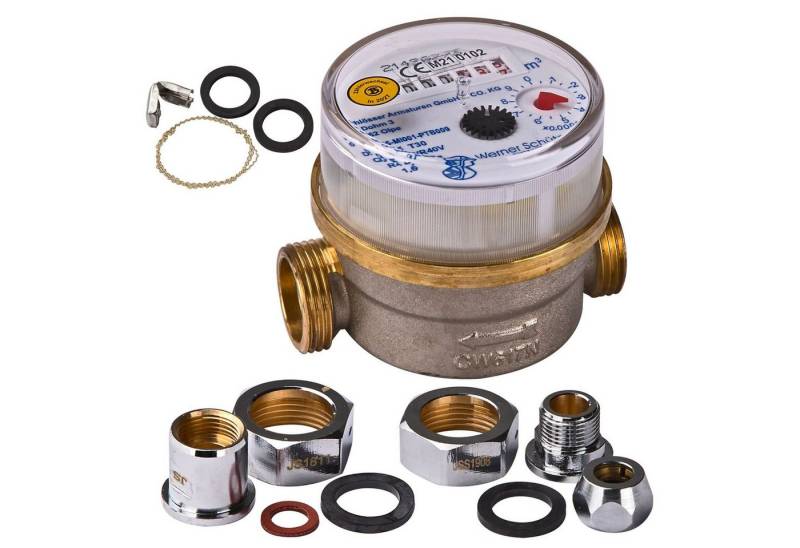

Schlösser Kaltwasserzähler Waschtischzähler Qn 1,5, Q³ 2,5 DN15 AG 3/8" IG EG 10 mm kalt WET-K/W

Produktbeschreibung

Waschtischzähler Qn 1,5 - kalt

Schütz-Einstrahl-Flügelradzähler und Kapselzähler als Volltrockenläufer, auch Etagenzähler genannt,

werden vorzugsweise in Wohnungen oder Häusern eingesetzt. Sie werden in verschiedensten Ausführungen angeboten, sei es als:

• Zapfhahnzähler
• Waschtischzähler
• Badewannenzähler
• Ventilzähler
• Unterputzzähler

Sie lassen sich schnell und unkompliziert ein- und ausbauen und sind für die Auf- und Unterputzmontage gut geeignet,

zum Beispiel für den Einbau in Unterputzkästen oder Montageblöcken.

Mit dem Verschraubungssatz für Waschtischzähler lässt sich der Einstrahl-Etagenzähler ETK / ETW unter Waschtischen auf dem Eckventil einbauen

Schütz-Einstrahlwasserzähler zeichnen sich besonders durch folgende Merkmale aus:

• Beliebiger Einbau (waagerecht, Steigrohr, Fallrohr),
der Einbau 90° um die Rohrachse gedreht
ist ebenfalls möglich

• Mit einem drehbaren Rollenzählwerk ausgestattet,
welches die Einstellung des Zählwerks in die günstigste
Ableseposition ermöglicht

• Der Zähler als Trockenläufer kann auch in
Bereichen mit verschmutztem Wasser
eingesetzt werden

• Registrierung kleinster Wasserentnahmen

• Kurzzeitig hoch belastbar

• Größte Messdauerhaftigkeit

• Anforderungen der EU-Richtlinien werden übertroffen

• Einzelteile KTW/W270 zugelassen gemäß TrinkWV

• MID zugelassen

Diese Wasserzähler werden mit der Eichung von 2021 ausgeliefert.

Gültigkeit der Eichung
Die Eichung gilt nicht unbegrenzt. Für die Kaltwasserzähler beträgt die Gültigkeitsdauer 6 Jahre und für die Warmwasser 5 Jahre. Das bedeutet, dass spätestens mit Ablauf dieser Fristen die Wasserzähler erneut geeicht werden müssen. Eine spezielle und gesonderte Aufforderung dazu erfolgt nicht. Vorzeitig erlischt die Gültigkeit u.a. dann, wenn das Messgerät nach der Eichung die Verkehrsfehlergrenzen nicht einhält, z.B. aufgrund der Wasserkonsistenz und Wasserbeschaffenheit, oder wenn der Hauptstempel und/oder ein Sicherungsstempel zerstört wurde. Die Gültigkeitsdauer der Eichung der Kaltwasserzähler kann sich um jeweils 3 Jahre verlängern, wenn vor Ablauf die Messrichtigkeit durch eine Stichprobenprüfung nachgewiesen wurde.

• Eckventilzähler Wasserzähler Eckventil Qn 1,5 kalt
• Spezialverschraubungssatz für Eckventil - mit 2-teiliger Eingangsverschraubung, 3/8", auf 3/4",
• mit 2-teiliger Ausgangsverschraubung für 10 mm-Kupferrohr
• Druckverlust bei 1,5 m³/h: 0,21 bar
• Dauerbelastung Qn: 1,5 m³/h - Max. Belastung Qmax: 3 m³/h

Betriebsdruck: 16 bar

Zählwerk

• Rollenzählwerk mit 8 Zahlenrollen:
• 5 Zahlenrollen für m³-Anzeige,
• max. Anzeige 99 999 m³ und
• 3 Zahlenrollen für Liter-Anzeige,
• Genauigkeit bis 0,0001 m³/h
• 2-Punkt-Lagerung der Flügelradwelle mit Saphir-Lagern

Gewinde

Bei allen Muffenanschlüssen unserer Wasserzähler werden
die Gewinde nach ISO 228 Teil 1 (G-Gewinde) gefertigt.

Werkstoffe

• Gehäuse aus Messing CuZn40Pb2 nach DIN 50930-6
• gleitreibungsoptimierte Werkstoffe im Zählwerk
• EPDM - Dichtungen mit KTW – Freigabe,
• Alle Kunststoffe und Dichtungen mit KTW/W270 Freigabe gem. TrinkWV
