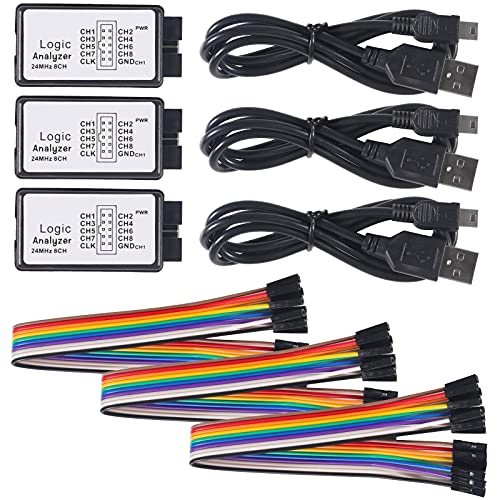

3PCS USB Logic Analyzer Gerät mit USB Kabel 5MHz 24MHz 8CH 8 Kanal UART IIC SPI Debug Logic Analyzer Professioneller Mikrocontroller Gerät Netzwerkanalyse Set für Arduino FPGA ARM M100 SCM

Produktbeschreibung

Der Logikanalyzer ist ein Wellenform-Testgerät ähnlich einem Oszilloskop. Es sammelt bestimmte Signale und zeigt sie mithilfe von Grafik- oder Datenstatistiken an Entwickler an. Entwickler verwenden diese grafischen Timing-Signale, um Hardware- oder Softwarefehler gemäß dem Protokoll zu analysieren. Logic Analyzer ist ein unverzichtbares Gerät im Design. Es kann schnell Fehler lokalisieren, Probleme finden und lösen, insbesondere bei der Analyse von Timing, wie 1wire, I2C, UART, SPI, CAN und anderen Daten, die Anwendung des Logikanalysegeräts, um Probleme zu lösen, ist sehr schnell. Stecken Sie die DuPont Kabel nacheinander in die Logikanalysator-Schnittstelle. Nachdem die DuPont Kabel eingelegt sind, werden diese in 2 Reihen unterteilt. Die obere Reihe von 5 Logikanalysatoren entspricht dem Siebdruck auf der linken Seite der Schale, und die untere eine Reihe entspricht dem Siebdruck auf der rechten Seite. Bevor Sie das Signal testen, verbinden Sie bitte den GND-Kanal des Logikanalysegeräts mit dem GND-Pin der Platine, ansonsten sind die gemessenen Daten unzuverlässig. Wenn der Logikanalyzer bei 24 M arbeitet, muss das USB-Gerät nicht nur eine 24 M Kommunikationsrate bereitstellen, sondern muss auch sicherstellen, dass andere Geräte USB-Ressourcen belegen, bevor die 4 Puffer gefüllt sind. Aus diesen Gründen kann der Logikanalyzer nicht immer bei der Abtastfrequenz von 24M für eine lange Zeit arbeiten, abhängig von der Computerleistung, der Verfügbarkeit und Latenz der USB-Bandbreite und anderen Geräten, die das USB-Laufwerk belegen. Die normale Betriebsspannung des Logikanalysegeräts liegt unter 5,5 V, die Spannung unter 1,5 V wird als niedriges Niveau betrachtet, die Spannung zwischen 1,5 V und 5,5 V wird als hohes Niveau betrachtet, die maximale Spannungswiderstand beträgt 7,5 V, bitte achten Sie auf die Testspannung.
