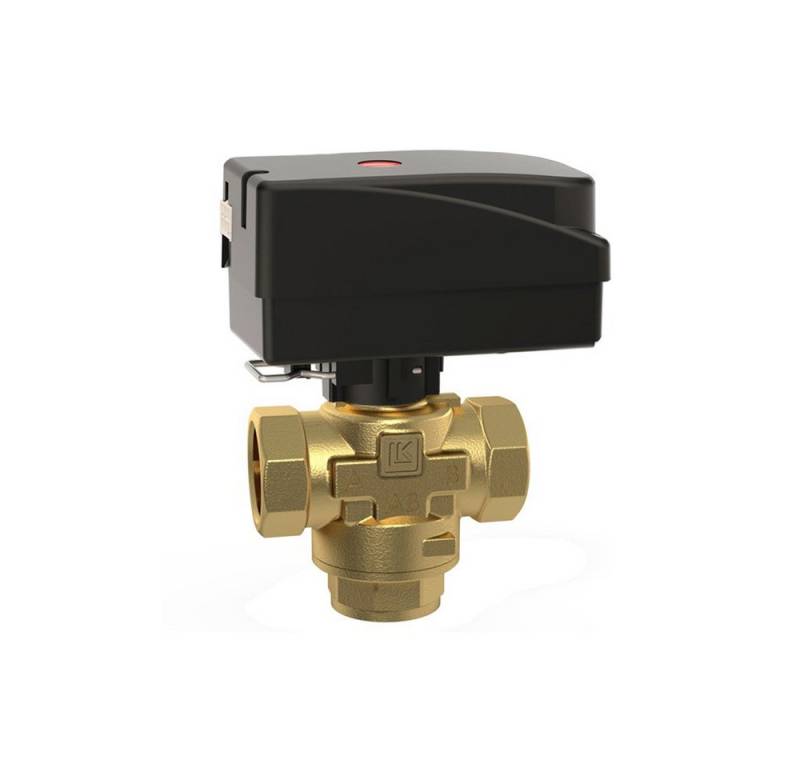

LK Armatur 3-Wege-Ventil LK 525 3-Wege Set Rp 1 1/4” Innengewinde inkl. Motor 1m Kabel

Produktbeschreibung

LK 525 3-Wege Set Rp 1 1/4” Innengewinde inkl. Motor 1m Kabel

Der LK 525 MultiZone 3W ist ein motorisiertes 3-Wege-Zonenventil zur Ein-/Aus-Regelung. Dank seines Drehschiebers kann es höheren Differenzdruck aushalten und verringert das Risiko des Festsetzens bei längeren Betriebsunterbrechungen. Dies macht es besonders geeignet für Wärmepumpen, die während der warmen Jahreszeit lange Pausen zwischen den Wechseln haben können. Auf der Oberseite des Motors befindet sich eine Anzeige, die zeigt, welcher Ventilanschluss geöffnet ist.

Mit dem Kunststoffadapter 066177, der zwischen Ventil und Motor montiert wird, ist der Motor vor Kondensation, Vereisung und hohen Temperaturen geschützt.

Das Zonenventil darf nicht so installiert werden, dass der Motor unter der Ventileinheit platziert ist.

Bei einem Stromausfall bleibt der Ventilkegel in seiner aktuellen Position stehen. Im spannungslosen Zustand kann der Ventilkegel manuell in die Mittelstellung gebracht werden, um den Durchfluss zwischen Heiz- und Trinkwasserkreis zu verteilen. Dazu den Motor demontieren und die Spindel um ca. 30° drehen oder bis warmes Wasser durch beide Ventilanschlüsse fließt. Nach Wiederherstellung der Stromversorgung das Ventil in die Ausgangsstellung zurückdrehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Position montiert werden kann.

Das Ventil ist wartungsfrei, jedoch sollte die Installation regelmäßig überprüft werden.

Produktdaten:

• Dimensionen: Rp ¾",
• Gewicht: 0,6kg

Arbeitstemperatur:Min. 5 °C/Max. 80 °C (90 °C kurzfristig)
Art.Nr. 066399, 066418: Min. 5 °C/Max. 70 °C (80 °C kurzfristig)
Kühlen/Heizen (Adapter inkl.): Min. -15 °C/Max. 120 °C (160 °C kurzfristig)Umgebungstemperatur:Min. 1 °C/Max. 60 °CMax. Arbeitsdruck:1,0 MPa (10 bar)Max. Differenzdruck:100 kPa (1 bar)Leckage:&lt, 0,1% vom Kvs bei 100 kPaDrehwinkel:60°/360°Flüssigkeit 1:Wasser - Glykol max. 50% Ethanol max. 30%Gewindenorm:Rp - Innengewinde, G - Aussengewinde, ISO 228/1Stellmotor:7 VA, 230 VAC, 50 Hz
7 VA, 24 VAC, 50 HzLaufzeit:8 Sekunden (60°)Elektrischer Anschluss:Festkabel, Molex® oder Molex®-kompatible Verbindung, 6-poligSignalkontakt:Einpolig SPSTSchutzart:IP 40 (Molex®) / IP 44 (Kabel)Material, Gehäuse:Messing EN 12165 CW617NMaterial, externer Deckel:Messing EN 12164 CW614NMaterial, Innenteile/Welle:PPS KompositSonstiges:Leckage Solar: &lt, 0,5% vom Kvs bei 100 kPaKabelspezifikation:Dimension 3 x 0,75 mm²Farben des Kabels:Blau, Braun, SchwarzIsolierung:PVCTypengenehmigung:CE
