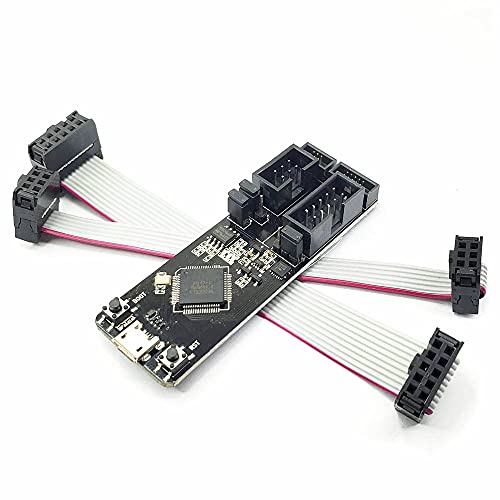

RAKSTORE ESP-Prog JTAG Entwicklungsplatine JTAG Debug Programm Downloader Modul Debugging Tool für ESP8266 ESP32 mit Kabel

Produktbeschreibung

ESP-Prog ist ein Entwicklungs- und Debugging-Tool mit automatischer Download-Firmware, serieller Kommunikation, JTAG Online-Debugging und anderen Funktionen. Die automatischen Download-Firmware- und serielle Kommunikationsfunktionen sind für die Plattformen ESP8266 und ESP32 verfügbar, und die JTAG In-Circycle-Debugging-Funktion ist für die ESP32-Plattform verfügbar. ESP-Prog ist einfach zu bedienen und kann mit nur einem USB-Kabel an einen Computer angeschlossen werden. Der Computer erkennt die Download-Funktion und die beiden Anschlüsse, die der JTAG-Funktion entsprechen. ESP-Prog kann mit dem Kabel an das Benutzerboard angeschlossen werden. Der Stecker ist in 2,54 mm und 1,27 mm Pitch Paketen erhältlich. Die Benutzerplatine wird benötigt, um die Program- (6-polig) und JTAG-Anschlüsse (10-polig) in der entsprechenden Reihenfolge zu platzieren. In Anbetracht, dass die Spannung der Stromversorgung von verschiedenen Benutzerboards unterschiedlich sein kann, können die beiden Schnittstellen von ESP-Prog 5 V oder 3,3 V Stromversorgung über Stiftleiste auswählen, die eine starke Stromkompatibilität hat.
