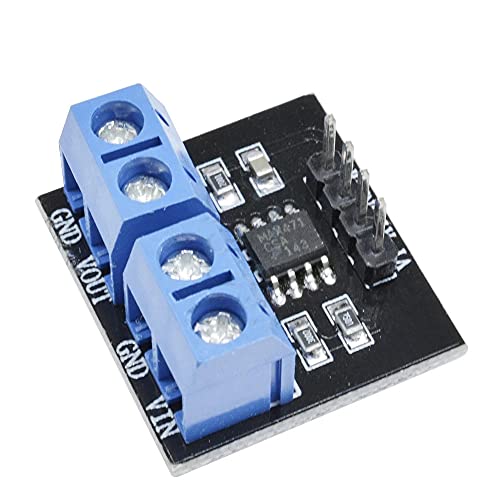

RAKSTORE MAX471 Spannungsstrom-Sensormodul für Arduino AVR Testerplatine, 5 V DC 3–25 V 0–3 A DIY, elektronische, widerstandfähige Spannungsteiler

Produktbeschreibung
Dieses Modul kann verwendet werden, um Strom und Spannung zu testen. Das Prinzip des Spannungsprüfens basiert auf dem Prinzip des resistiven Spannungsteilers und kann die Eingangsspannung des roten Anschlusses um 5 Mal kleiner machen. Für Arduino analoge Eingangsspannungen bis zu 5 V, die Eingangsspannung des Spannungserkennungsmoduls nicht größer als 5 V x 5 = 25 V (bei Verwendung von 3,3 V Systemen, Eingangsspannung nicht größer als 3,3 V x 5 = 16,5 V). Für Arduino AVR Chips haben 10-Bit AD, so dass dieses Modul eine Auflösung von 0,00489V (5V/1023) simuliert, so dass die Mindestspannung des Eingangsspannungserkennungsmoduls 0,00489Vx5=0,02445V ist. Der MAX471-Chip auf der Platine wird verwendet, um den Verbrauchsstrom der Last zu testen. Testspannungsbereich: DC3 - 25 V (für Arduino arbeiten auf 5 V) oder DC3 - 16,5 V (für Arduino arbeiten auf 3,3 V) Teststrombereich: DC 0 - 3 A
