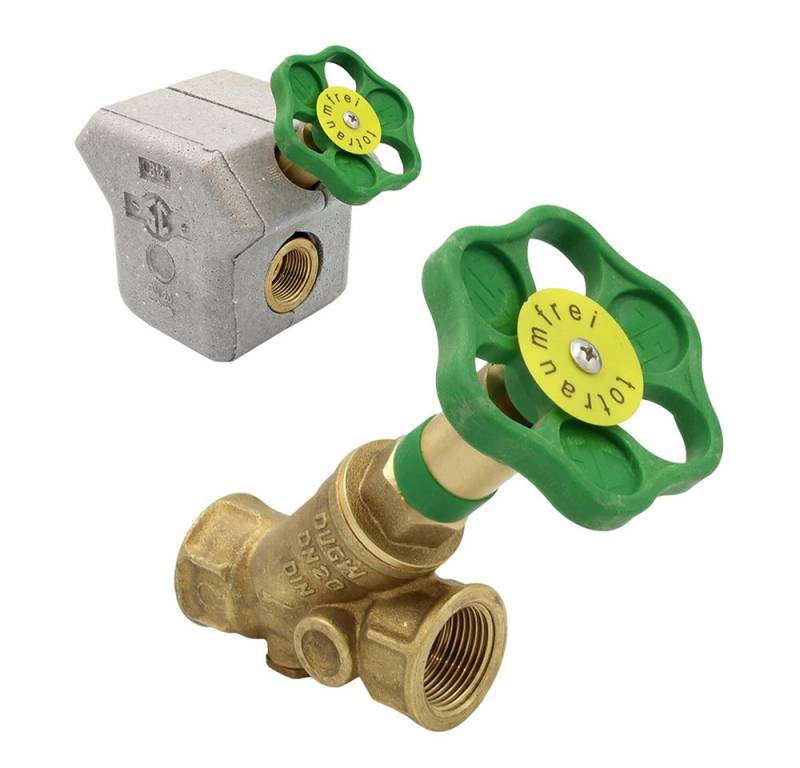

Schlösser Absperrventil Freistromventil 1 1/4" IG Dämmschale ohne Entleerung PTFE-Dichtungen

Produktbeschreibung

KFR-Ventil mit Prüfschraube Muffenanschluss mit Dämmschalle ohne Entleerung nicht steigende Spindel 1/2", bis 1 1/4",

Ventil zur Regulierung des Wasserstroms per Quetschreduzierung mit Dämmschutz. Platzsparend durch nicht steigende Spindel. Trinkwasser geeignet: DIN-DVGW-Zulassung.

Ventile der Marke Schlösser Armaturen® erfüllen die höchsten Anforderungen des Installationshandwerks.

Alle Ventile werden einzeln geprüft.

Gewinde:

• Bei allen Muffen der Armaturen werden die Gewinde nach DIN gefertigt.

Mindestvolumenstrom:

• Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

Entleerung:

• Alle Ventile werden sowohl mit als auch ohne Entleerung gefertigt. Prüfschraube, Entleerungsstopfen und Entleerungsventil sind vormontiert.

Technische Daten:

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)

Verwendete Werkstoffe:

• Gehäuse: Messing BWGL Metalle
• Oberteil: Messing BWGL Metalle
• O-Ringe: EPDM ( KTW-Freigabe)
• Kegeldichtungen: EPDM ( KTW-Freigabe)
• Griffwerkstoff: Polyamid

Dämmschale

• Brandschutzklasse B1 nach DIN 4102
• Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)
• Dämmdicke entsprechend EnEV
• Dämmschale DA1599

Montagehinweis:

Alle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.

Das KFR-Ventil ist in folgenden Größen erhältlich:

• DN 15 - 1/2",
• DN 20 - 3/4",
• DN 25 - 1",
• DN 32 - 1 1/4",
