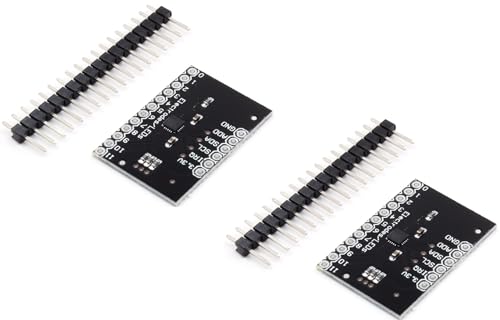

TECNOULAB 2 Stück MPR121 Breakout V12 I2C Tastatur kapazitives Touch-Sensor-Controller-Modul

Produktbeschreibung

【MPR121】Breakout kapazitives Touch-Sensor-Controller-Modul V12 MPR121 I2C-Tastaturmodul. Der MPR121 ist ein kapazitiver Berührungssensor-Controller, der über eine I2C-Schnittstelle gesteuert wird. Der Chip kann bis zu zwölf einzelne Elektroden sowie eine simulierte dreizehnte Elektrode steuern. 【Kompaktes Design】Der MPR121 verfügt außerdem über acht LED-Antriebsstifte. Wenn diese Pins nicht konfiguriert sind, können sie zur Steuerung der LEDs verwendet werden. An der Unterseite der Platine befinden sich vier Jumper, die standardmäßig alle gesetzt (geschlossen) sind. 【Hohe Leistung】 Ein Adress-Jumper verbindet den ADD-Pin mit Masse, was bedeutet, dass die Standard-I2C-Adresse des Chips 0x5A ist. Wenn Sie die Adresse des Chips ändern müssen (ADD mit einem anderen Pin kurzschließen), stellen Sie sicher, dass Sie zuerst den Jumper öffnen. 【Hohe Leistung】Zu den Jumpern gehören auch SDA, SCL und der Schaltstift für 10k-Pull-up-Widerstände. Wenn keine Pull-Up-Widerstände benötigt werden, können Sie die Jumper öffnen, indem Sie die Leiterbahn kurzschließen. 【KOMPATIBILITÄT】Auf der Platine gibt es keine Regelung, daher muss die zugeführte Spannung zwischen 2,5 und 3,6 VDC liegen. Der VREG-Pin ist mit einem 0,1-uF-Kondensator mit Masse verbunden, was bedeutet, dass Sie den MPR121 nicht im Modus mit niedriger Versorgungsspannung (1,71-2, 75 V DC) verwenden können, es sei denn, Sie modifizieren die Platine.
