PCE Instruments Lasermessgerät Arbeitsschutzmessgerät PCE-VM 20

Produktbeschreibung

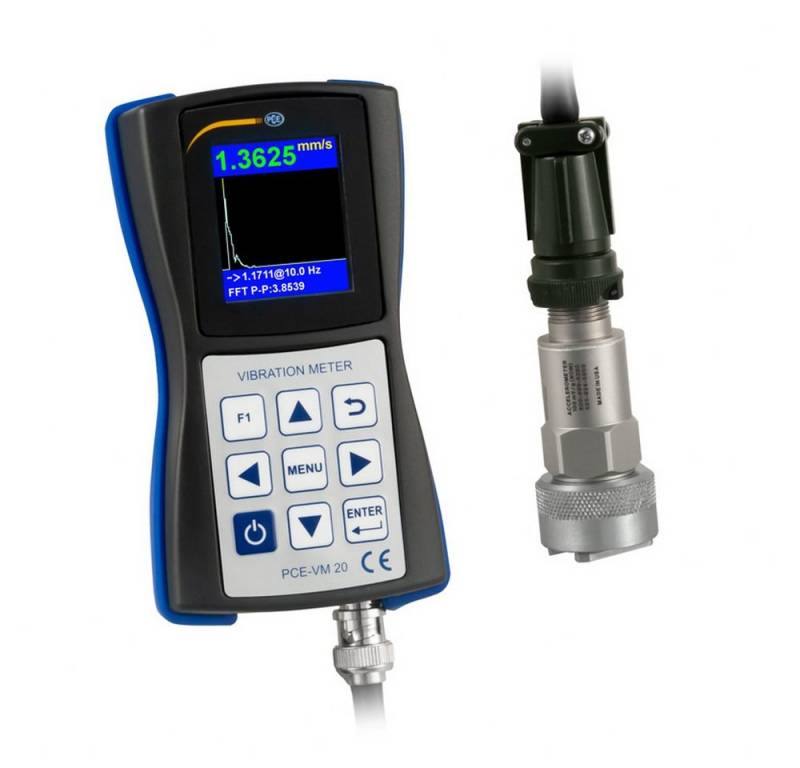

Das Schwingungsmessgerät PCE-VM 20 ist ein kompaktes Gerät zur direkten Bewertung des Schwingverhaltens einer Maschine. Das Gerät kann diverse Schwingparameter, wie zum Beispiel Schwingbeschleunigung, Schwinggeschwindigkeit oder Schwingweg messen und darstellen. Durch die integrierte Echtzeit FFT-Analyse kann der Zustand einer Maschinen noch während der Messung analysiert und bestimmt werden.

Das Schwingungsmessgerät PCE-VM 20 kann sowohl die Signale von piezoelektrischen Vibrationssensoren nach IEPE Standard, als auch von piezoelektrischen Vibrationssensoren mit Ladungsausgang auswerten und darstellen.

Schwingbeschleunigung 0 ... 200 m/s², RMS und Peak-Peak
Schwinggeschwindigkeit 0 ... 200 mm/s, RMS Schwingweg 0 ... 2000 µm, Peak-Peak
Genauigkeit Schwingung ±5 %
Betriebsmodi Vibration, Temperatur, Drehzahl

Darstellbare Messgrößen
Frequenz
Schwingbeschleunigung
Schwinggeschwindigkeit
Schwingweg
FFT Spektrum

Einheiten
metrisch, imperial
Hz, mm/s², mm/s, µm
RPM und Hz

Schnittstelle USB 2.0
Speicher 4 GB micro SD-Karte
Akkulaufzeit bis zu 8 h Dauerbetrieb
Akkutyp Lithium Polymer
Display 128 x 160 Pixel Farb-LCD
Umgebungsbedingungen -10 ... +,55 °C    ≤80 % r.F. nicht kondensierend
Abmaße 132 x 70 x 33 mm (L x B x T)
Gewicht ca. 150 g

Handgerät : darf keinen starken Vibrationen, Magnetfeldern, korrosiven Medien oder Staub ausgesetzt werden

Technische Daten zum Beschleunigungsaufnehmer

Empfindlichkeit 100 mV/g
Frequenzverhalten (±3 dB) 0,5 ... 15000 Hz
Frequenzverhalten (±10 %) 2,0 ... 10000 Hz
Dynamikbereich ±50 g, peak
Spannungsversorgung (IEPE) 18 ... 30 V DC
Konstantstromquelle 2 ... 10 mA
Spektrales Rauschen bei 10 Hz 14 µg/√Hz
Spektrales Rauschen bei 100 Hz 2,3 µg/√Hz
Spektrales Rauschen bei 1000 Hz 2 µg/√Hz Ausgangsimpedanz&lt,  100 Ω Arbeitspunktspannung 10 ... 14 V DC Gehäuseisolierung  &gt,  100 MΩ Umgebungsbedingungen -50 ... +,121 °C Maximaler Stoßschutz 5000 g, peak Resonanzfrequenz 23000 Hz Gehäusematerial 316L Edelstahl Anschluss 2 Pin MIL-C-5015 Schutzart IP68 Gewicht 90 g
