Produktbeschreibung

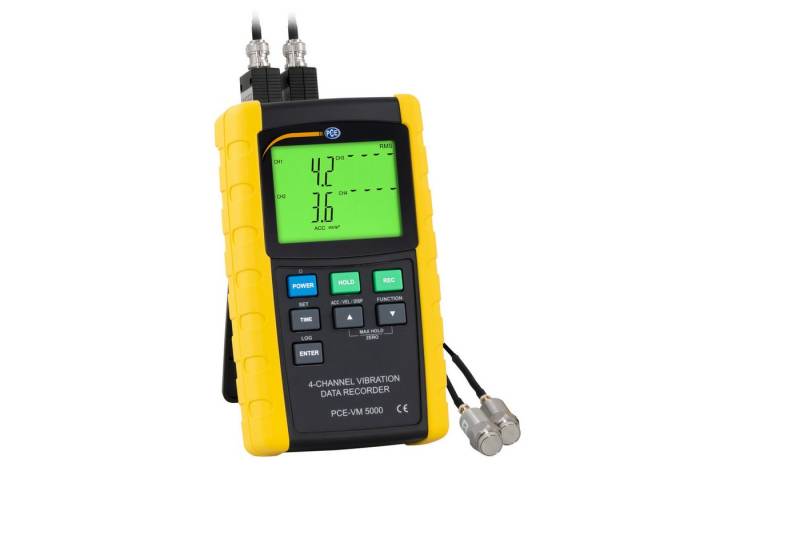

Der 4-Kanal-Vibrations- Datenlogger PCE-VM 5000 ist in der Lage Vibrationsmessungen an bis zu 4 Orten zur gleichen Zeit durchzuführen. Mit dem Datenlogger können die Geschwindigkeit,

Beschleunigung und der Schwingweg in einem Frequenzbereich von 10 Hz bis 1 kHz gemessen werden. Die Kabel der Vibrationssensoren ist 1,2 m lang, so dass der Datenlogger Vibrationen an unterschiedlichen Stellen des zu untersuchenden Bauteils aufzeichnen kann. Die aufgezeichneten Daten können direkt auf dem Display betrachtet oder mit der SD-Karte auf einen PC übertragen und in Excel weiter analysiert werden.

Beschleunigung

Einheit: m/s²
Bereich: 0,5 ... 199,9 m/s²
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Einheit: g
Bereich: 0,05 ... 20,39 g
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Einheit: ft/s²
Bereich: 2 ... 656 ft/s²
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz
Kalibrierpunkt 50 m/s² (160 Hz)

Geschwindigkeit

Einheit: mm/s
Bereich: 0,5 ... 199,9 mm/s
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Einheit: cm/s
Bereich: 0,05 ... 19,99 cm/s
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Einheit: inch/s
Bereich: 0,02 ... 7,89 inch/s
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Kalibrierpunkt 50 mm/s (160 Hz)

Schwingweg

Einheit: mm
Bereich: 1,999 mm
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Einheit: inch
Bereich: 0,078 inch
Genauigkeit: ± (5 % rdg +, 5 d) @, 80 und 160 Hz

Kalibrierpunkt 0,141 mm (160 Hz)
Display 82 x 61 mm LCD mit Hintergrundbeleuchtung
Anzahl Kanäle 4 Eingangskanäle

Messarten Geschwindigkeit, Beschleunigung, Schwingweg

Maßeinheiten Beschleunigung: m/s², g, ft/s²

Geschwindigkeit: mm/s, cm/s, inches/s Ausweitung: mm, inches

Frequenzbereich 10 Hz ... 1 kHz

Höchstwert-Hold Beschleunigung, Geschwindigkeit: Misst / aktualisiert den Höchstwert Schwingweg: Misst / aktualisiert den p-p-Wert

Max. Hold Beschleunigung, Geschwindigkeit: Misst / aktualisiert Max. Höchstwert Schwingweg: Misst / aktualisiert Max. p-p-Wert

Max. Hold-Reset Knopfdruck-Aktivierung

Zero-Funktion Knopfdruck-Aktivierung für Beschleunigungs-(RMS) Messungen

Datenlogger-Abtastrate Automatisch: 1 ... 3.600 Sekunden Manuell: per Knopfdruck

Speicherkarte SD-Speicherkarte (1 ... 16 GB)

Data-Hold-Funktion Hält angezeigten Messwert fest
Audio-Ausgangsstelle Mini-Stereoklinkenbuchse Max. Spannung: 2 V Ausgangswiderstand: 100 Ohm
Betriebstemperatur 0 ... +,50 °C Betriebsfeuchtigkeit 85 % r.F. max. Stromversorgung 8 x 1,5 V AA Batterien oder 9 V Netzadapter Stromverbrauch NiMH Akku 3 x 2700 mAh Betriebs-/Ladedauer Normalbetrieb: ca. 12 mA dc Bei ausgeschalteter Hintergrundbeleuchtung und angeschaltetem Datenlogger: ca. 35 mA dc Gewicht Messgerät: 515 g Sonde mit Kabel und Magnetsockel: 99 g Abmessungen Hauptgerät: 203 x 76 x 38 mm Sonde: 16 x 37 mm im Durchmesser Kabellänge: 1,2 m
