PCE Instruments Lasermessgerät Schwingungsmesser 0,0-399,9 m/s² automatische ISO 10816-3 Bewertung

Produktbeschreibung

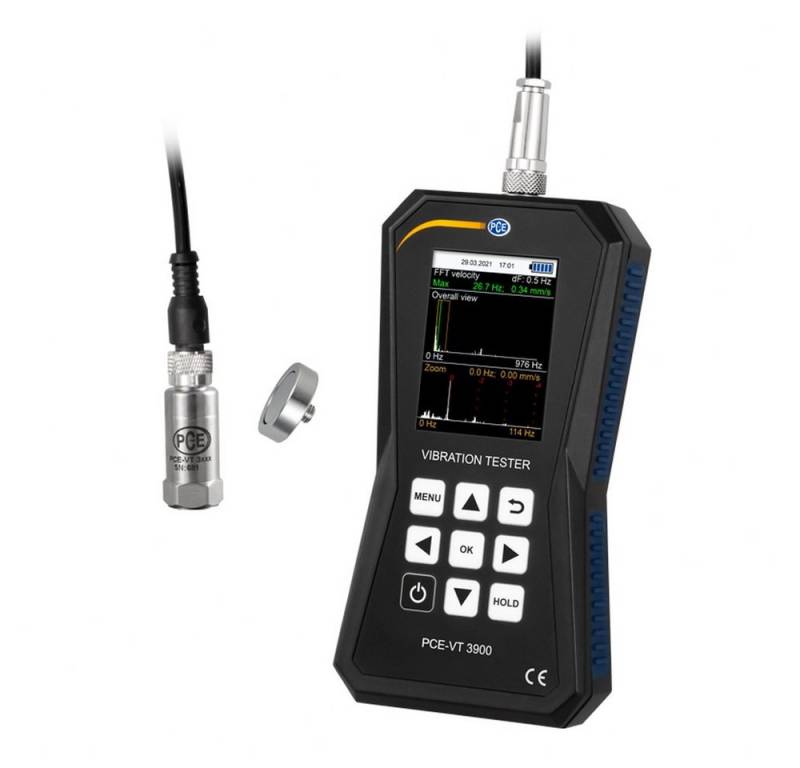

Das Beschleunigungsaufnehmer ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen. Dieser Beschleunigungsaufnehmer ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 ... 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 ... 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 ... 399,9 m/s²).

Dabei stehen bei dem Beschleunigungsaufnehmer verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor. Der Beschleunigungsaufnehmer ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten.

Der Beschleunigungsaufnehmer analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an. Der verbaute Akku bei dem Beschleunigungsaufnehmer hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wiederaufgeladen werden. Neben dem normalen Messmodus verfügt der Beschleunigungsaufnehmer über einen FFT Modus. Beim FFT Modus wird das Frequenzspektrum für die gemessene Schwinggeschwindigkeit oder Schwingbeschleunigung errechnet und angezeigt. In einer grafischen Darstellung werden die berechneten FFT-Linien in einer Gesamtansicht für das komplette Frequenzband und parallel dazu in einer Zoomansicht zur Darstellung der einzelnen Linien angezeigt.  Eine zusätzliche Funktion ist die Routenmessung. Die Routenmessung ist speziell für wiederkehrende Messungen an identischen Messstellen gedacht. Damit wird eine geordnete Messung verschiedener Messpunkte ermöglicht.

Daher findet das FFT-Schwingungsmessgerät wegen seiner umfangreichen Messfunktionen seine Anwendung bei Wartungs- und Reparaturarbeiten von Maschinen.  Mit dem internen Speicher bei dem FFT-Schwingungsmessgerät können die angezeigten Messdaten der verschiedenen Messfunktionen abgespeichert werden. Über die verbaute Micro-USB Schnittstelle können nach einer Messung die auf dem Beschleunigungsaufnehmer gespeicherten Messdaten auf einen PC übertragen werden. Die Software zum Beschleunigungsaufnehmer ermöglicht anschließend eine grafische und tabellarische Analyse der Messwerte. Für eine Weiterverarbeitung der Messdaten können diese über die Software als CSV-Datei exportiert werden. Um den Beschleunigungsaufnehmer immer auf dem neusten Stand zu halten, kann zusätzlich über die Software neben der Analyse der Messdaten auch ein automatisches Firmware Update durchgeführt werden.

Messbereich Beschleunigung 0,0 ... 399,9 m/s²
Auflösung 0,1 m/s²
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 10 kHz, 1 kHz ... 10 kHz

Messbereich Geschwindigkeit, 0,00 ... 399,9 mm/s
Auflösung 0,1 mm/s
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 1 kHz

Messbereich Drehzahl 600 … 50000 RPM
FFT Beschleunigung 10 Hz … 8 kHz
FFT Geschwindigkeit 10 Hz … 1 kHz
Genauigkeit @, 160 Hz ±2 %
Anzahl FFT Linien 2048
Routenmessung
100 Routen mit jeweils 100 Maschinen mit jeweils
100 Messpunkten mit jeweils 1000 Messwerten

Messbereich Weg 0,000 ... 3,9 mm
Auflösung 1 µm
Genauigkeit @, 160 Hz ±2 %
Frequenzbereich 10 Hz ... 200 Hz
Messparameter RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
Manueller Speicher 99 Ordner á 50 Messwerten

Datenlogger
Verschiedene Start-/Stopp-Trigger
Messintervall zwischen 1 s … 12 h
50 Speicherplätze á 43200 Messwerten

Einheiten umschaltbar metrisch / imperial
Anzeige 2,48", LC Display
Menüsprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch,
Spannungsversorgung Intern: LiPo-Akku (3,7 V, 2500 mAh)
Extern: USB 5 VDC, 500 mA
Betriebsdauer ca. 15 … 20 h (abhängig von der Displayhelligkeit)
Betriebs- und Lagerbedingungen Temperatur: -20 ... +,65 °C
Luftfeuchtigkeit: 10% r. F. … 95% r. F., nicht kondensierend
Abmessungen 165 x 85 x 32 mm
Gewicht 239 g

Technische Daten Beschleunigungssensor
Resonanzfrequenz 24 kHz
Querempfindlichkeit ≤ 5%
Zerstörungsgrenze 5000 g (Peak)
Betriebs- und Lagertemperatur -55 °C … +,150 °C,
Gehäusematerial Edelstahl
Befestigungsgewinde ¼ - 28“
Abmessungen Ø 17 x 46 mm
Gewicht (ohne Kabel) 52 g
