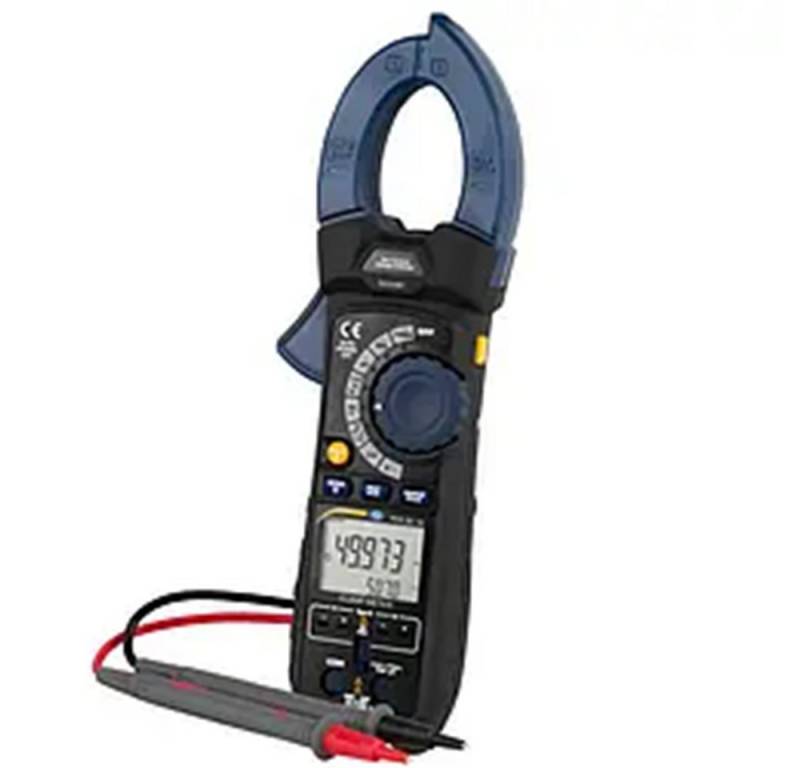

PCE Instruments Spannungsprüfer Amperemeter PCE-DC 50, Messzange zur Messung von Strömenbis zu 1000 A

Produktbeschreibung

Die Messzange PCE-DC 50 ist ein Messgerät zur Messung von Strömen von bis zu 1000 A AC/DC. Neben der Strommessung kann die Messzange auch Spannung, Frequenz, Tastverhältnis, Widerstand, Durchgangprüfung, Kondensatoren und Dioden messen und prüfen. Der Umschließungsdurchmesser der Messzange beträgt 48 mm. Somit können Sie auch Messungen an Leitungen mit einem großen Querschnitt durchführen.

Dank der NCVD Funktion kann mit der Messzange berührungslos geprüft werden, ob eine Spannung an einer Leitung anliegt. Diese Messzange hat eine integrierte Bluetooth Schnittstelle. Über diese Bluetooth Schnittstelle kann mit der Messzange eine Verbindung an dem PC oder auf dem Smartphone hergestellt werden. Damit lassen sich die gemessenen Daten der Messzange speichern und analysieren. Sollte der PC keine Bluetooth Schnittstelle haben, um die Messzange zu verbinden, liegt im Lieferumfang bereits ein passender Bluetooth Adapter bei. Eine weitere Besonderheit der Messzange ist die Messung von Temperaturen.

An die Messzange können zwei beliebige Thermoelemente Typ-K angeschlossen und gleichzeitig ausgelesen werden. Hierbei sind Temperaturen von bis zu 1000 °C messbar. Das Gehäuse der Messzange besteht aus einem robusten Kunststoff, das zusätzlich mit einer Gummierung ummantelt ist. Dank der zusätzlichen Gummierung hält die Messzange auch Stöße problemlos aus.

Strommessung DC A

Messbereich
Auflösung
Genauigkeit (v. Mw.)

500 µA
0,01 µA
± (1 % +, 6 Digit)

5000 µA
0,1 µA
± (1 % +, 6 Digit)

50 A
0,01 A
± (2,5 % +, 5 Digit)

1000 A
0,1 A
± (2,5   % +, 30 Digit)


Strommessung AC A

Messbereich
Auflösung
Genauigkeit (v. Mw.)

500 µA
0,01 µA
± (1,5 % +, 30 Digit)

5000 µA
0,1 µA
± (1,5 % +, 30 Digit)

50 A
0,01 A
± (2,5 % +, 30 Digit)

1000 A
0,1 A
± (2,8 % +, 30 Digit)

Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC A Messungen auf den Bereich von 5 % bis 100 % vom Messbereich.


Widerstandsmessung

Messbereich
Auflösung
Genauigkeit (v. Mw.)

500  Ω
0,01
± (1 % +, 9 Digit)

5 kΩ
0,0001
± (1 % +, 5 Digit)

50 kΩ
0,001
± (1 % +, 5 Digit)

500 kΩ
0,01
± (1 % +, 5 Digit)

5 MΩ
0,0001
± (3 % +, 10 Digit)

50 MΩ
0,001
± (3,5 % +, 10 Digit)


Spannungsmessung DC V

Messbereich
Auflösung
Genauigkeit (v. Mw.)

500 mV
0,01 mV
± ( 0,1 % +, 8 Digit)

5 V
0,0001 V
± ( 0,1 % +, 4 Digit)

50 V
0,001 V
± ( 0,1 % +, 4 Digit)

500 V
0,01 V
± ( 0,1 % +, 4 Digit)

600 V
0,1 V
± ( 0,5 % +, 4 Digit)


Spannungsmessung AC V (50 Hz ... 1000 Hz)

Messbereich
Auflösung
Genauigkeit (v. Mw.)

500 mV
0,01 mV
± ( 0,8 % +, 9 Digit) (bei 50 Hz / 60 Hz)

5 V
0,0001 V
± (1 % +, 30 Digit)

50 V
0,001 V
± (1 % +, 30 Digit)

500 V
0,01 V
± (1 % +, 30 Digit)

600 V
0,1 V
± (1 % +, 30 Digit)
Hinweis: Die Angabe der Genauigkeit bezieht sich bei AC V Messungen auf den Bereich von 5 % bis 100 % vom Messbereich
Kapazitätsmessung
Messbereich Auflösung Genauigkeit (v. Mw.)
500 nF 0,01 ± (3,5 % +, 40 Digit) 5000 nF 0,1 ± (3,5 % +, 10 Digit) 50 µF 0,001 ± (3,5 % +, 10 Digit) 500 µF 0,01 ± (3,5 % +, 10 Digit) 5 mF 0,0001 ± (5 % +, 10 Digit)          Frequenzmessung
Messbereich Auflösung Genauigkeit (v. Mw.)
50 Hz 0,001 ± (0,3 % +, 2 Digit) 500 Hz 0,01 ± (0,3 % +, 2 Digit) 5 kHz 0,0001 ± (0,3 % +, 2 Digit) 50 kHZ 0,001 ± (0,3 % +, 2 Digit) 500 kHz 0,01 ± (0,3 % +, 2 Digit) 5 Mhz 0,0001 ± (0,3 % +, 2 Digit) 10 MHz 0,001 ± (0,3 % +, 2 Digit)
Tastverhältnis
Messbereich Auflösung Genauigkeit (v. Mw.)
5 % ... 95 % 0,1 ± (1 % +, 2 Digit)(vom Messwert)          Pulsweite: 100 µs ... 100 ms         Frequenz: 10 Hz ... 10 kHz
Temperatur
Messbereich Auflösung Genauigkeit (v. Mw.) -100 °C ... 1000 °C 0,1 ± (1 % +, 2,5 °C)
Allgemeine technische Daten
Leiterdurchmesser max. 48 mm
Display Zweizeilig 50.000 Digit Durchgangstest 50 Ohm /&lt,  50 mA Diodentest 0,3 mA / 2,8 V DC Batterieanzeige Batteriesymbol, wenn Batteriestand niedrig Messbereichsüberschreitung OL, wenn Messbereich überschritten Samplerate 2 Hz
Schnittstelle Bluetooth
Spitzenerkennung  &gt,  1 ms Thermoelement Typ K Sicherung 500 mA Keramik Flink AC Bandbreite (AC A / AC V) 50 Hz ... 400 Hz AC Messung True RMS Betriebsbedingungen 5 °C ... 40 °C / max. 80 % r.F. bei 31 °C
Lagerbedingungen -20 °C ... 60 °C / max. 80 % r.F. Spannungsversorgung 9 V Blockbatterie
Automatische Abschaltung nach ca. 30 Minuten Abmessungen (B x H x T) 230 x 76 x 40 mm
Gewicht 315 g
Sicherheit IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V Verschmutzungsgrad 2
