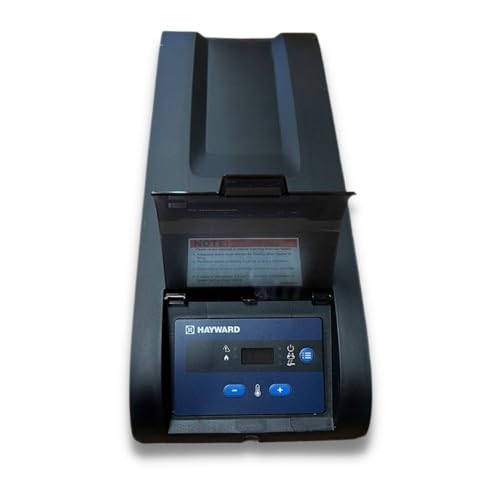

Hayward Universal HDXFCAP001 HC-Serie HDF Heizungssteuerung Zugangsplatte

Produktbeschreibung

1. Entfernen Sie die einzelne Schraube, mit der die obere Zugangsplatte an der Schrankoberfläche befestigt ist 2. Heben Sie die vordere Lippe der oberen Zugangsplatte mehrere Zentimeter an. An der Vorderseite des Panels befindet sich die Benutzeroberfläche und die gleiche Seite, von der die Schraube in Schritt 1 entfernt wurde. 3. Schieben Sie das Panel mit erhöhter Vorderseite der oberen Zugangsplatte in Richtung der Rückseite des Geräts, bis die Laschen, die die Rückseite nach unten halten, von der Schrankoberseite gelöst sind. 4. Heben Sie die obere Zugangsplatte vorsichtig von der Einheit an, um sicherzustellen, dass keine überschüssige Spannung auf das Flachbandkabel gelegt wird, das an der Zündsteuerplatine im Heizungsschrank befestigt ist, und drehen Sie es um 180 Grad, so dass sich die Benutzeroberfläche jetzt auf der gegenüberliegenden Seite der Heizung befindet. 5. Sichern Sie die obere Zugangsplatte an der Heizung in der neuen Ausrichtung, indem Sie die in Schritt 1 entfernte Schraube an der neuen Stelle installieren
