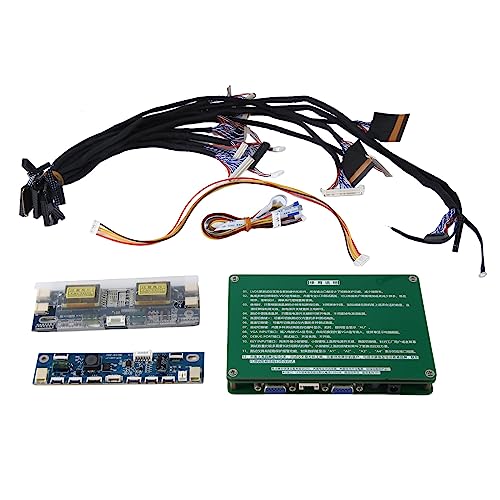

Laptop-Computer-TV-LCD-LED-TEST-WERKZEUG-SET Panel-Tester-Kit Bildschirm-Tester-Kit zur Reparatur von Bildschirmmonitor-Displays mit 14 PCS LVDS-Kabel

Produktbeschreibung

So verwenden Sie das Panel-Tool wie folgt: 1. Stellen Sie sicher, dass Ihre Panel-Auflösung Strom for das Panel und die Hintergrundbeleuchtung liefert, die Sie testen möchten. Beispielsweise müssen wir beim LTN170X2-L02 die Auflösung 1440 x 900, 6 Bit, 30-poliges Doppel-LVDS-Kabel und die Stromversorgung 3,3 V kennen. 3. S1 oder S2 einstellen Die Auflösung wie die 1440*900 müssen Sie die Anzeige auf 36 einstellen 2. Schließen Sie die Stromversorgung an den Panel-Tester an. Die Stromversorgung erfolgt über 12 V-3 A oder 12 V-5 A -Anschluss 2,5 mm und 5,5 mm innen + außen - 4. Wählen Sie die Panel-Versorgungsspannung und schalten Sie sie 5 Sekunden auf Auto. Wenn Ihr Panel 3,3 V hat, müssen Sie nicht wählen 5. Schließen Sie das LVDS-Kabel und die Hintergrundbeleuchtungsleitung an. Schalten Sie die Stromversorgung ein, und schalten Sie dann die LED ein. Testen Sie das Panel mit „Auf“ oder „Ab“. Schalten Sie nach Abschluss des Tests die Stromversorgung aus.
