Produktbeschreibung

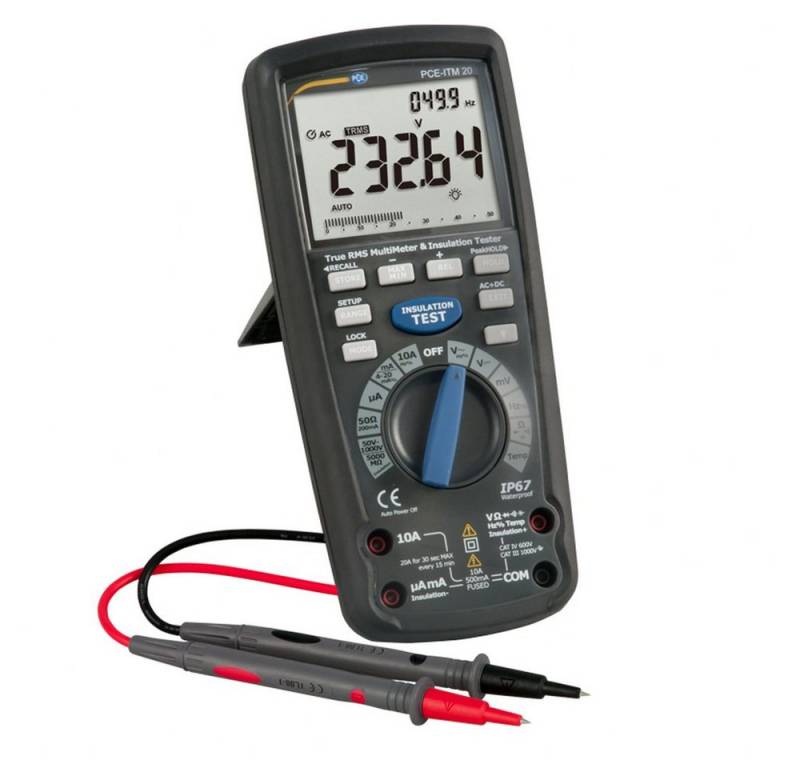

Dieses Isolations-Multimeter PCE-ITM 20 verbindet ein vielseitig ausgestattetes Isolations-Multimeter mit einem Isolationstester. Neben den gewöhnlichen Messgrößen wie Spannung, Strom und Widerstand ist dieses Isolations-Multimeter auch mit einer Frequenz- und Kapazitätsmessung ausgestattet. Über ein im Lieferumfang enthaltenes Thermoelement lässt sich auch die Temperaturmessung durchführen.

Die automatische Bereichswahl (Autorange) lässt schnelles und sicheres Arbeiten mit dem Isolations-Multimeter zu, während das große LCD-Display mit Hintergrundbeleuchtung eine gute Ablesbarkeit gewährleistet. Das Highlight dieses Isolations-Multimeter ist der integrierte Isolationstester.

Mit Prüfspannungen von bis zu 1000 V werden Isolationswiderstände von bis zu 5000 MΩ (5 GΩ) gemessen. Ebenso kann das Isolationsmultimeter direkt den PI und DAR Wert messen. Somit ist es schnell möglich mit Hilfe vom Isolations-Multimeter eine Aussage über den Isolationswert vom Prüfling zu treffen. Zusätzlich hat dieses Isolations-Multimeter einen internen Speicher. So haben Sie die Möglichkeit, die gespeicherten Messwerte zur nachträglichen Analyse im Display noch einmal aufzurufen und abzuschreiben.

Isolationstester Prüfspannung / Prüfstrom

Messbereich
Auflösung
Genauigkeit

50 V 1 mA @, 50 kΩ

0,01 ... 5 MΩ
0,0001 MΩ
± (4 % +, 20 Digit)

5 ... 50 MΩ
0,001 MΩ
± (4 % +, 20 Digit)

50 ... 500 MΩ
0,01 MΩ
± (4 % +, 20 Digit)

500 ... 1000 MΩ
0,1 MΩ nicht spezifiziert

125 V / 1 mA @, 125 kΩ

0,01 ... 5 MΩ
0,001 MΩ
± (2 % +, 20 Digit)

5 .... 50 MΩ
0,001 MΩ
± (2 % +, 20 Digit)

50 ... 500 MΩ
0,01 MΩ
± (3 % +, 20 Digit)

500 .... 5000 MΩ
0,1 MΩ
± (4 % +, 20 Digit)

250 V / 1 mA @, 250 kΩ

0,01 ... 5 MΩ
0,0001 MΩ
± (2 % +, 20 Digit)

5 ... 50 MΩ
0,001 MΩ
± (2 % +, 20 Digit)

50 ... 500 MΩ
0,01 MΩ
± (3 % +, 20 Digit)

500 ... 5000 MΩ
0,1 MΩ
± (4 % +, 20 Digit)

500 V / 1 mA @, 500 kΩ

0,01 ... 5 MΩ
0,0001 MΩ
± (2 % +, 20 Digit)

5 ... 50 MΩ
0,001 MΩ
± (2 % +, 20 Digit)

50 ... 500 MΩ
0,01 MΩ
± (3 % +, 20 Digit)

500 ... 5000 MΩ
0,1 MΩ
± (4 % +, 20 Digit)

1000 V / 1 mA @, 1000 kΩ

0,01 ... 5 MΩ
0,0001 MΩ
± (2 % +, 20 Digit)

5 ... 50 MΩ
0,001 MΩ
± (2 % +, 20 Digit)

50 ... 500 MΩ
0,01 MΩ
± (3 % +, 20 Digit)

500 ... 5000 MΩ
0,1 MΩ
± (4 % +, 20 Digit)
Kurzschlussstrom&lt, 1,5 mA
Multimeter
Messbereich Auflösung Genauigkeit Messgröße
50 mV 0,001 mV ± (0,06 %+, 20 Digit)
Gleichspannung
500 mV 0,01 mV ± (0,06 %+, 6 Digit)    5 V 0,0001 V ± (0,06 %+, 4 Digit)    50 V 0,001 V ± (0,06 %+, 4 Digit)    500 V 0,01 V ± (0,06 %+, 4 Digit)    1000 V 0,1 V ± (0,1 %+, 3 Digit)
Wechselspannung
50 mV 0,001 mV ± (1 % +, 50 Digit) AC +, DC 500 mV 0,01 mV ± (1 % +, 50 Digit) 50 .... 1000 Hz 5 V 0,0001 V ± (1 % +, 30 Digit)    50 V 0,001 V ± (1 % +, 30 Digit)    500 V 0,01 V ± (1 % +, 30 Digit)    1000 V 0,1 V ± (1 % +, 30 Digit)             Die angegebene Genauigkeit bezieht sich bei Wechselspannung auf 5 ... 100 % vom Messbereich
Gleichstrom Messbereich Auflösung Genauigkeit
500 µA 0,01 µA ± (0,5 % +, 3 Digit)    5000 µA 0,1 µA ± (0,5 % +, 3 Digit)    50 mA 0,001 mA ± (0,5 % +, 3 Digit)    500 mA 0,01 A ± (0,5 % +, 3 Digit)    10 A 0,001 A ± (0,5 % +, 3 Digit)
Wechselstrom 500 µA 0,01 µA ± (1% +, 30 Digit) AC +, DC 5000 µA 0,1 µA ± (1% +, 30 Digit) 50 .... 1000 Hz 50 mA 0,001 mA ± (1% +, 30 Digit)    500 mA 0,01 A ± (1% +, 30 Digit)    10 A 0,001 A ± (1% +, 30 Digit)             Die angegebene Genauigkeit bezieht sich bei Wechselstrom auf 5 ... 100 % vom Messbereich
Widerstand Messbereich Auflösung Genauigkeit
50 Ω 0,01 Ω ± (0,2 % +, 20 Digit)    500 Ω 0,1 Ω ± (0,1 % +, 10 Digit)    5 kΩ 0,0001 kΩ ± (0,1 % +, 3 Digit)    50 kΩ 0,001 kΩ ± (0,1 % +, 3 Digit)    500 kΩ 0,01 kΩ ± (0,1 % +, 3 Digit)    5 MΩ 0,001 MΩ ± (1 % +, 10 Digit)    50M Ω 0,001 MΩ ± (1,5 % +, 50 Digit)
Kapazität 50 nF 0,001 nF ± (1,5 % +, 50 Digit)    50 nF 0,01nF ± (1,5 % +, 10 Digit)    500 nF 0,1 nF ± (1,5 % +, 10 Digit)    5 µF 0,001µF ± (1,5 % +, 5 Digit)    50 µF 0,01µF ± (1,5 % +, 5 Digit)    500 µF 0,1µF ± (1,5 % +, 5 Digit)    5 mF 0,001 mF ± (3 % +, 30 Digit)    10 mF 0,01 mF ± (3 % +, 30 Digit)
Frequenz 50 Hz 0,001 Hz ± (0,02 % +, 3 Digit) (Elektronik) 500 Hz 0,01 Hz ± (0,02 % +, 3 Digit)    5 kHz 0,0001 kHz ± (0,02 % +, 3 Digit)    50 kHz 0,001 kHz ± (0,02 % +, 3 Digit)    500 kHz 0,01 kHz ± (0,02 % +, 3 Digit)    5 MHz 0,0001 MHz ± (0,02 % +, 3 Digit)    50 MHz 0,001 MHz ± (0,02 % +, 3 Digit)    100 MHz 0,01 MHz nicht spezifiziert
Empfindlichkeit: 0,8 V RMS min @, 20% ... 80 % Duty Cylce&lt, 100 kHz 5 V RMS min @, 20 % ... 80 % &gt, 100 kHz
Messbereich Auflösung Genauigkeit Frequenz (Elektrik)
40 Hz ... 10 kHz 0,01 1 Hz ... ± (0,1 %)       0,001 kHz
Duty Cycle 0,1 ... 99,9 % 0,01 % ± (1,2 % +, 2 Digit)
Pulsweite 100 µS ... 100 ms
Frequenz: 5 Hz ... 150 kHz
Temperarur - 58 ... 2462 °F 0,1 °F ± (0,5 % +, 7 °F) Typ K
Thermoelement -50 ... 13350 °C 0,1 °C ± (0,5 % +, 3,5 °C) 4 ... 20 mA % -25 ... 125 % 0,01 % ± 50 Digit
Widerstand 50 Ω Bereich 50 Ω 0,001 Ω ± (1 % +, 20 Digit)    500 Ω 0,01 Ω ± (1 % +, 20 Digit)             Leerlaufspannung: 5 V
Überlastschutz 250 V             Allgemeines über das Isolations-Multimeter
Speicher 9999 Speicherpunkte
Gehäuse Doppelformgehäuse, IP67 (wasser-    und staubdicht)
Falltest 2 m
Diodentest
Prüfstrom 0,9 mA
Leerlaufspannung 2,8 mA
Durchgangsprüfung
Akustisches Signal bei Widerstand&lt,     35 Ω / Prüfstrom&lt, 0,35 mA
Spitzenwerterkennung Erkennung &gt, 1ms
Temperatursensor Thermoelement Typ K
Eingangsimpedanz Gleichspannung: &gt, 10 MΩ
Wechselspannung: &gt, 9 MΩ AC Kopplung TRMS
Bandbreite Wechselspannung 50 Hz ... 1 kHz Crest
Faktor&lt, 3 bei bei 500 V   &lt, 1,5 bei 1000 V
Display 50000 Digit LCD beleuchtet mit Bargraph
Automatische Abschaltung nach 15 Minuten Messrate / Aktualisierung
Display 10 Hz
Spannungsversorgung 6 x 1,5 V AA Batterie
Sicherungen mA,µA: 0,5 A / 1000 V
Keramik    flink    A: 10 A / 1000 V Keramik flink
Betriebsbedingungen 5 ... 40 °C / max 80 % r.F.
Lagerbedingungen -20 ... 60 °C / max. 80 % r.F.
Betriebshöhe max. 2000 m
Gewicht ca. 720 g
Abmessungen 220 x 95 x 50 mm
Sicherheit EN61010-1    IEC 61010-1 Teil 2 (2001)    CAT IV 600 V, CAT III 1000V    UL 61010-1 Teil 2 (2004)    CAN/CSA C22.2 No 6110-1 Teil 2    (2004)    UL 61010B-2-031 Teil 1 (2003)
