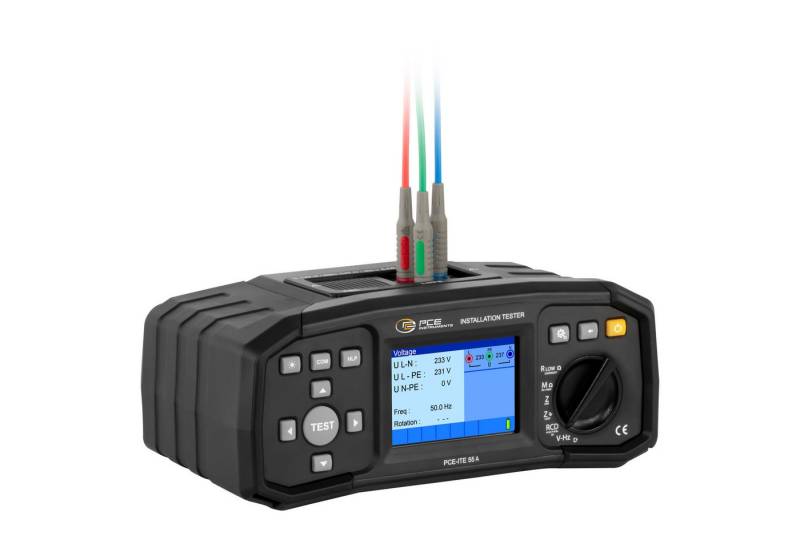

PCE Instruments Montagewerkzeug PCE Instruments Installationstester PCE-ITE 55A, B: 135 cm, L: 250 cm

Produktbeschreibung

Der Installationstester ist ein multifunktionales Messgerät, das zur Prüfung der elektrischen Sicherheit gemäß den Normen EN 61557 und DIN VDE 0100 geeignet ist. Er bietet viele Funktionen, die speziell für die Überprüfung und Bewertung elektrischer Installationen konzipiert sind. Der Installationstester kann eine präzise Messung des Isolationswiderstands zwischen stromführenden Teilen und Erdung durchführen. Mit speziellen Funktionen für RCDs können sowohl Typ-A- als auch AC-gesteuerte Fehlerstromschutzschalter effizient getestet werden. Dies gewährleistet die ordnungsgemäße Funktion dieser lebenswichtigen Schutzeinrichtungen. Der Installationstester ermöglicht die schnelle und genaue Messung des Schleifenwiderstands, um sicherzustellen, dass im Falle eines Fehlerstroms ausreichender Widerstand vorhanden ist, um eine sichere Abschaltung zu gewährleisten. Zudem ermöglicht eine Messung des Schutzleiterwiderstandes die Überprüfung der Kontinuität von Leitern und Anschlüssen. Eine grafische Darstellung der Verdrahtung hilft dem Bediener Messungen korrekt durchzuführen.

Die Helligkeit des Displays kann in 4 Stufen verstellt werden. Ein einstellbarer Alarm-Ton warnt bei Fehlern oder Überschreitung des Grenzwertes. Mit der einstellbaren Ausschaltzeit des Installationstesters kann ein unabsichtliches Entladen der Batterien verhindert werden. Das Gerät wird mit Prüfleitungen geliefert, die den spezifischen Anforderungen der CAT III / 600 V und CAT IV / 300V entsprechen. Der Installationstester bietet eine benutzerfreundliche Oberfläche, klare Anzeigeelemente und eine robuste Bauweise, um den Anforderungen in verschiedenen Umgebungen gerecht zu werden. Durch die Einhaltung internationaler Normen gewährleistet er eine sichere und zuverlässige Bewertung elektrischer Installationen gemäß den höchsten Industriestandards.


technische Details:

Wechselspannung AC
Messbereich 0 V ... +,550 V
Auflösung 1 V
Genauigkeit ±(2 % v. Mw. +, 2 Digits)

Isolationswiderstand
Prüfspannung DC 50 V
Messbereich 0,1 M Ω ... +,80 M Ω
Auflösung 0,001 MΩ (0.100 ... 1.999)
0,01 MΩ (2.00 ... 80.00)
Genauigkeit ±(5 % v. Mw. +, 3 Digits)

Isolationswiderstand
Prüfspannung DC 100 V, 250 V
Messbereich 0,1 M Ω ... +,199,9 M Ω
Auflösung 0,001 MΩ (0,100 ... 1,999)
0,01 MΩ (2,00 ... 99,99)
0,1 MΩ (100,0 ... 199,9)
Genauigkeit ±(5 % v. Mw. +, 3 Digits)

Isolationswiderstand
Prüfspannung DC 500 V, 1000 V
Messbereich 0,1 M Ω ... +,199,9 M Ω
Auflösung
0,001 MΩ (0,100 ... 1,999)
0,01 MΩ (2,00 ... 99,99)
0,1 MΩ (100,0 ... 199,9)
Genauigkeit ±(2 % v. Mw. +, 3 Digits)

Isolationswiderstand
Prüfspannung DC 500 V, 1000 V
Messbereich +,200 M Ω ... +,999 M Ω
Auflösung 1 MΩ
Genauigkeit ±(10 % v. Mw.)

Durchgangsprüfung
Messbereich 0,1 Ω ... +,20 Ω
Auflösung 0,01 Ω
Genauigkeit ±(3 % v. Mw. +, 3 Digits)

Durchgangsprüfung
Messbereich +,20 Ω ... +,1999 Ω
Auflösung 0,1 Ω (20,0 Ω ... 99,9 Ω)
1 Ω (100 Ω ... 1999 Ω)
Genauigkeit ±(5 % v. Mw.)

Impedanz
Messbereich 0,25 Ω ... +,9999 Ω
Auflösung 0.01 Ω (0,20 ... 19,99)
0.1 Ω (20,0 ... 99,9)
1 Ω (100 ... 9999)
Genauigkeit ±(5 % v. Mw. +, 5 Digits)

Frequenz
Messbereich +,10 Hz ... +,499,9 Hz
Auflösung 0,1 Hz
Genauigkeit 0,2 % +, 1 Digit
Display Typ TFT-Farbdisplay
Displaygröße 3,3 Zoll
Norm(en) EN61557, DIN VDE 0100
Betriebsdauer 15 h
Automatische Abschaltung einstellbar 0.5 ... 60 min.
Automatische Abschaltung deaktivierbar Ja
RCD Teststrom Charakteristik A, AC
RCD Auslösestrom 650 mA, 500 mA, 30 mA, 6 mA, 300 mA, 10 mA, 1000 mA, 100 mA
RCD Auslösezeit 0 ... 500 ms
Berührungsspannung 0 ... 99.9 V
Menüsprache Deutsch, Englisch
Schutzklasse (Gerät) IP42
Spannungsversorgung Batterie, Netzteil
Gewicht 1300 g
Gerätegewicht mit Lieferumfang 1750 g
Gerätegewicht mit Lieferumfang u. Umverpackung 1930 g
Abmessungen (L x B x H) 250 x 135 x 107 mm
Betriebsbedingungen 0 ... 40 °C , 95 % r.F
Lagerbedingungen -10 ... 70 °C , 90 % r.F
