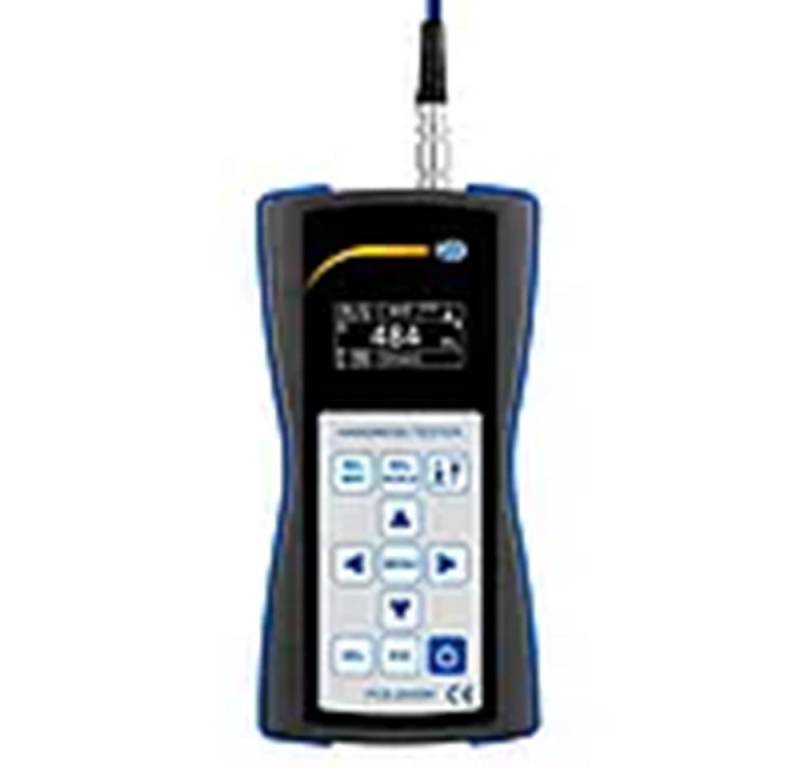

PCE Instruments Schichtdickenmessgerät PCE-2000N Portables Härteprüfgerät Leeb

Produktbeschreibung

Das Härtemessgerät PCE-2000N von PCE Instruments arbeitet nach der Leeb-Rückprallmethode. Es handelt sich dabei um ein dynamisches Härteprüfverfahren, bei dem ein genormter Prüfkörper, zumeist eine Hartmetallkugel, mit definierter Schlagenergie auf eine Prüfoberfläche geschlagen wird. Das Auftreffen der Hartmetallkugel auf der Prüfoberfläche hat eine plastische Verformung der Oberfläche an der Aufprallstelle zur Folge. Aus dieser Verformung resultiert ein Energieverlust, welcher proportional zur Werkstückhärte ist und über das Verhältnis von Rückprall- zu Aufprallgeschwindigkeit des Prüfkörpers bestimmt werden kann.

Diese Technologie ermöglicht eine kompakte Bauform, weshalb sie sich besonders für das Härtemessgerät eignet. Im Gegensatz zu statischen Prüfverfahren mit schweren Härteprüfmaschinen, kann ein mobiler Härteprüfer sehr flexibel in der Wareneingangs- oder Ausgangskontrolle, in der Produktion und generell in allen Bereichen wo die Härte einen Einfluss auf Qualitätsparameter hat, eingesetzt werden. Mit dem Härteprüfgerät von PCE Instruments können sechs verschiedene Härteskalen (HL, HV, HRA, HRC, HB, HV, HS), sowie zehn unterschiedliche Werkstoffe vermessen werden.

Standardmäßig wird das Härtemessgerät mit einem Schlaggerät D ausgeliefert, optional können aber auch weitere Schlagkörper (DC, DL, C, D+,15, E, G) für speziellere Anwendungen angeschlossen werden. Zudem ist die Speicherung der Daten direkt auf einem USB Stick möglich, was die Flexibilität dieses mobilen Härteprüfers nochmals erweitert. Aufgrund eines sehr gut ablesbaren OLED-Displays, einer langen Standby Zeit, eines handlichen Gehäuses und einer symbol-basierten Menüführung, ist die Handhabung des mobilen Härteprüfers außerordentlich benutzerfreundlich.

Messbereiche
170 ... 960 HLD
17,9 ... 69,5 HRC
19 ... 683 HB
80 ... 1042 HV
30,6 ... 102,6 HS
59,1 ... 88 HRA
13,5 ... 101,7 HRB
Schlaggerät im Lieferumfang (optionale Schlaggeräte) D (DC, D+,15, C, G, DL)
Kabellänge Schlaggerät ca. 1,5 m
Genauigkeit ±0,5 % (@,800 HLD)
Wiederholbarkeit 0,8 % (@,800 HLD)

Härteskalen
HL (Leeb)
HV (Vickers)
HB (Brinell)
HS (Shore)
HRA (Rockwell A)
HRB (Rockwell B)
HRC (Rockwell C)

Messbare Materialien
Stahl
Gusssstahl
legierter Stahl
Edelstahl
Graugusss
Sphäroguss
Aluminiumgusslegierung
Cu-Zink (Messing)
Kupfer-Zinn-Legierung
Kupfer

Display Auflösung 128 x 64 Pixel OLED
Datenspeicher 600 Durchschnittswerte in 6 Datengruppen
Datenausgabe USB-Stick
Spannungsversorgung 3 x AA 1,5V-Batterie
Auto Power-Off bei nicht Verwendung schaltet sich das Gerät nach 12 Minuten automatisch ab
Betriebsbedingungen +,10 ... +,50 °C, 20 ... 90 % r.F.
Lagerbedingungen -30 ... +,60 °C
Abmessungen 160 x 80 x 40 mm (H x B x T)
Gewicht Messgerät mit Batterien: ca. 300 g
Schlaggerät: ca. 75 g

Material
Stahl / kaltgewalzter Stahl
HRA 59,1 ... 85,8
HRC 20 ... 68,5
HRB 38,4 ... 99,6
HB 127 ... 651
HSD 32,2 ... 99,5
HV 83 ... 976
Legierter Werkzeugstahl
HRC 20,4 ... 67,1
HV 80 ... 898
Edelstahl
HRB 46,5 ... 101,7
HB 85 ... 655
HV 85 ... 802
Grauguss
HB 93 ... 334
Sphäroguss HB
131 ... 387
Aluminium-Guss
HRB 23,8 ... 84,6
HB 19 ... 164
Messing
HRB 13,5 ... 95,3
HB 40 ... 173
Bronze
HB 60 ... 290
Kupfer
HB 45 ... 315
