PCE Instruments Schichtdickenmessgerät PCE Instruments Isolationsmessgerät PCE-IT 150

Produktbeschreibung

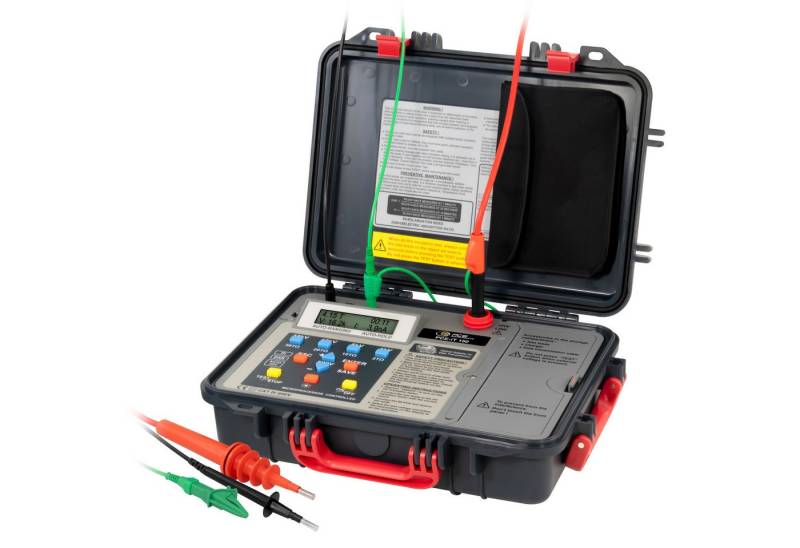

Das Isolationsmessgerät ist für Isolationsmessungen mit einer Prüfspannung bis 15 kV. Der Messbereich von 0 ... 30 TΩ und weitere Messfunktionen machen das Prüfgerät vielseitig einsetzbar. Mit 4 Schnellwahltasten für gängige Prüfspannungen und die Möglichkeit die Spannung in 500 V - Schritten einzustellen. Vorkonfigurierte Diagnosetests, einschließlich (PI), dielektrisches Absorptionsverhältnis (DAR) und eine Speicherfunktion für 200 Messungen. Diese können über die Schnittstelle an die Software übertragen werden, die auch eine Bedienung des Isolationsmessgerätes ermöglicht. Zudem kann die Wechsel- und Gleichspannung bis 600 V mit dem Isolationsmessgerät gemessen werden. Das Isolationsmessgerät wird in einem robusten Koffer geliefert der auch bei geschlossenem Deckel Schutzklasse IP66 bietet.

Im Verlauf ihrer normalen Lebensdauer wird die elektrische Isolation verschiedenen Belastungen ausgesetzt, die zu ihrer Verschlechterung führen. Ursächlich sind thermische, mechanische und chemische Einflüsse sowie Feuchtigkeit. Die Isolation ist zwar darauf ausgelegt, diesen Belastungen über Jahre hinweg standzuhalten, jedoch können abnormale Beanspruchungen den natürlichen Alterungsprozess verstärken und die Lebensdauer drastisch verkürzen. Daher ist es ratsam, regelmäßig zu überprüfen, ob ein beschleunigter Alterungsprozess stattfindet, und gegebenenfalls zu ermitteln, ob die Effekte reversibel sind.


technische Details:

Gleichspannung DC
Messbereich 30 V ... 600 V
Auflösung 1 V
Genauigkeit ±(2.0% v.Mw. +,3 Digits)
Wechselspannung AC
Messbereich 30 V ... 600 V
Auflösung 1 V
Genauigkeit ±(2.0% v.Mw. +,3 Digits)
Isolationswiderstand
Messbereich 0 GΩ ... 1 GΩ
Auflösung 0,001 GΩ
Genauigkeit ±(5% v.Mw.+,5 Digits),
Isolationswiderstand
Messbereich 1 GΩ ... 10 GΩ
Auflösung 0,01 GΩ
Genauigkeit ±(5% v.Mw.+,5 Digits)
Isolationswiderstand
Messbereich 10 GΩ ... 100 GΩ
Auflösung 0,1 GΩ
Genauigkeit ±(5% v.Mw.+,5 Digits)
Isolationswiderstand
Messbereich 100 GΩ ... 1 TΩ
Auflösung 1 GΩ
Genauigkeit ±(5% v.Mw.+,5 Digits)
Isolationswiderstand
Messbereich 1 TΩ ... 10 TΩ
Auflösung 10 GΩ
Genauigkeit ±20%,
Isolationswiderstand
Messbereich 10 TΩ ... 30 TΩ
Auflösung 100 GΩ
Genauigkeit ±20%,
Allgemeine technische Daten
Messfunktionen HOLD, PI, DAR
Display Typ LCD
Speichermedium Interner Speicher
Speicherkapazität 200 Messungen
Schnittstelle RS232
Automatische Abschaltung 5 min
Automatische Abschaltung deaktivierbar nein
Prüfspannung 500 V ... 15 kV
Sicherheitsstandard CAT IV 600 V
Menüsprache Englisch (US)
Schutzklasse (Gerät) IP66
Schutzklasse (Zusatzinformation) nur bei geschlossenem Deckel
Spannungsversorgung 100 ... 240 V 50/60 Hz
Steckertyp Gerät-Eurostecker
Gewicht 6362 g
Abmessungen (L x B x H) 325 x 430 x 132 mm
Betriebsbedingungen 0 ... 40 °C , 0 ... 80 % r.F
Lagerbedingungen 0 ... 40 °C , 0 ... 80 % r.F
Kapazität 5200 mAh
