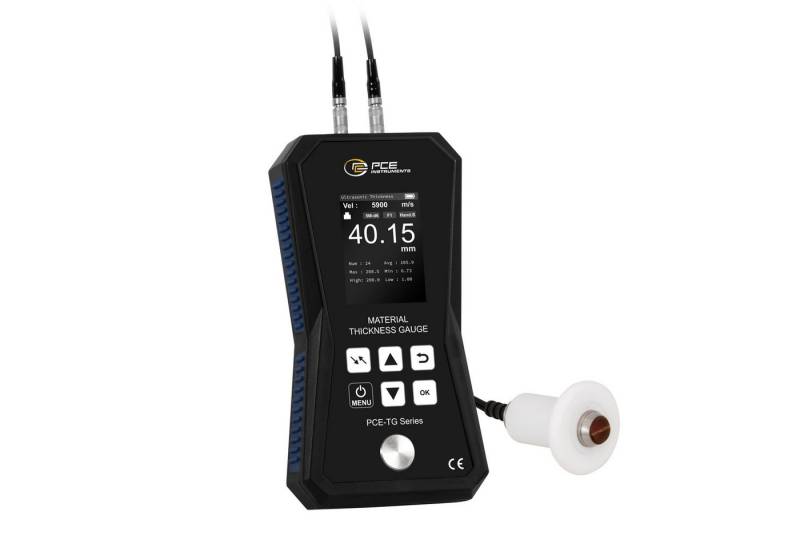

PCE Instruments Schichtdickenmessgerät Materialdickenmessgerät PCE-TG 150A HAT / Materialstärken bis 300 mm

Produktbeschreibung

Das Materialdickenmessgerät kann Materialstärken bis 300 mm messen. Damit von den verschiedensten homogenen Werkstoffen die Materialstärke gemessen werden kann, besteht die Möglichkeit die entsprechende Schallgeschwindigkeit im Materialdickenmessgerät zu hinterlegen. Für Werkstoffe wie zum Beispiel Stahl, Aluminium, Zink, Silber und Gold sind die passenden Schallgeschwindigkeiten in der Gerätebibliothek bereits hinterlegt. Somit kann das Materialdickenmessgerät universell eingesetzt werden.

Mit der Grenzwertfunktion bei dem Materialdickenmessgerät können individuelle maximale und minimale Werte hinterlegt werden. Sollte der gemessene Wert des Prüflings außerhalb der Grenzen sein, signalisiert das Materialdickenmessgerät dies visuell. Bei Bedarf kann die Signalisierung neben der visuellen Darstellung auch akustisch durch das Materialdickenmessgerät erfolgen. Daher findet das Ultraschallprüfgerät seine Anwendung zum Beispiel bei der Qualitätssicherung und bei der Wareneingangskontrolle.

Das Materialdickenmessgerät verfügt über einen Datenspeicher auf welchem die gemessenen Werte aufgezeichnet können. Nach einem Messablauf können die gespeicherten Messwerte direkt auf dem Materialdickenmessgerät analysiert werden. Die gespeicherten Daten werden dabei grafisch von dem Materialdickenmessgerät angezeigt. Zusätzlich kann in der Grafik vom Materialdickenmessgerät jeder einzelne Messpunkt angefahren und abgelesen werden. Für eine vereinfachte Analyse der Messwerte wird der Durchschnitt, der größte und kleinste Messwert bei dem Materialdickenmessgerät angezeigt. Optional kann das Materialdickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.


technische Details:

Materialdicke
Messbereich 1,2 mm ... 99,99 mm
Auflösung 0,01 mm
Genauigkeit ±0,5 % v. Mw. +, 0,05 mm
Materialdicke
Messbereich 100 mm ... 300 mm
Auflösung 0,1 mm
Genauigkeit ±0,5 % v. Mw. +, 0,05 mm
Sensor
Bezeichnung PCE-TG-HT
Frequenz 5 MHz
Temperaturbereich -10 ... 350 °C
Messbare Werkstoffe Stahl, Aluminium, Zink, Silber, Gold, Metall, Kunststoff, Keramik, Glas, weitere homogene Werkstoffe
Mindestdurchmesser von Rohren 30 mm
Zusatzbeschreibung Messung von Materialdicke an heißen Bauteilen
Abmessung Ø 10mm x 59,8mm
Gewicht 115 g
Allgemeine technische Daten
Einheiten mm
Display Typ TFT-Farbdisplay
Displaygröße 2,4 Zoll
Speichermedium Interner Speicher
Speicherkapazität 1500 Werte
Automatische Abschaltung von...bis 2 ... 30 min.
Automatische Abschaltung deaktivierbar Ja
Schallgeschwindigkeit einstellbar 1000 ... 9999 m/s
Menüsprache Englisch (US), Chinesisch
Schutzklasse (Gerät) IP52
Gewicht 230 g
Abmessungen (L x B x H) 168 x 87 x 35 mm
Betriebsbedingungen 0 ... 40 °C , 0 ... 90 % r.F
Lagerbedingungen 0 ... 40 °C , 0 ... 90 % r.F
Akku/Batterie 3x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
