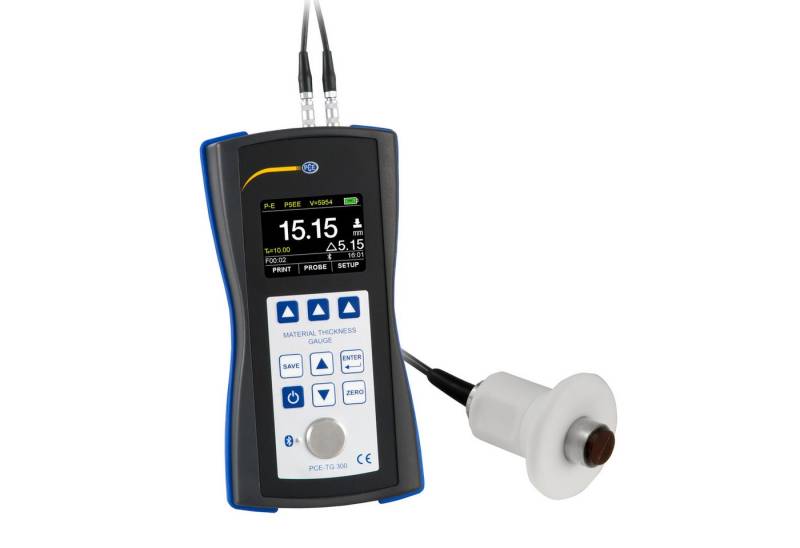

PCE Instruments Schichtdickenmessgerät Ultraschall Echo-Materialdickenmessgerät PCE-TG 300-HT5

Produktbeschreibung

Das PCE-TG 300-HT5 ist ein Materialdickenmessgerät mit speziellen Sensoren für verschiedenste Anwendungen. Generell können die Wanddicken von allen homogenen Werkstoffen mit dem Materialdickenmessgerät vermessen werden. Für dämpfende bzw. streuende Werkstoffe wie Kunststoff oder Guss ist ein spezieller Sensor erhältlich. Ein abgewinkelter 90° Sensor ermöglich auch Messungen an schwer zugänglichen Messstellen. Die Schallgeschwindigkeit kann frei am Materialdickenmessgerät eingestellt und somit auf unterschiedlichste Materialien angepasst werden.

Auf dem gut ablesbaren TFT Farbdisplay werden die Messwerte direkt dargestellt. Durch den internen Speicher, welcher über die optional erhältliche Software ausgelesen werden kann, können unterschiedliche Messstellen eindeutig gespeichert werden. Das zerstörungsfreie Ultraschallmessverfahren ermöglicht die Messung auch an Endprodukten. Durch den Echo-Echo Arbeitsmodus können selbst beschichtete Werkstücke vermessen werden (nur mit Sensor PCE-TG 300-P5EE).


technische Details:

PCE-TG-HT5 Sensor Messbereich 1 ... 600 mm (Stahl)
Mindestdurchmesser von Rohren 30 mm
Frequenz 5 MHz
Durchmesser 12 mm
für hohe Temperaturen (max. 300 °C)

PCE-TG 300-HT5 Gerät
Messbereichm P-E: Puls-Echo Modus 0,65 ... 600 mm (Stahl), E-E: Echo-Echo Modus 2,50 ... 60 mm
Genauigkeit ±0,04 mm H[mm] (&lt,10 mm), ±0,4 % H[mm] (&gt,10 mm) H bezieht sich auf die Materialstärke des Werkstücks

Auflösung 0,1 mm / 0,01 mm / 0,001 mm (einstellbar)

Messbare Werkstoffe Metalle, Kunststoffe, Keramik, Epoxidharz, Glas und alle homogenen Werkstoffe

Arbeitsmodi Puls-Echo Modus (Fehler- und Lunkererkennung), Echo-Echo Modus (Ausblenden von Schichtdicken, z.B. Lacke)

Kalibrierung Schallgeschwindigkeitskalibrierung, Nullpunktkalibrierung, Zweipunktkalibrierung

View Modus Normalmodus, Scanmodus, Differenzmodus

Einheiten mm / inch
Datenübertragung Drucken über Bluetooth / USB 2.0
Speicher Nicht-flüchtiger Speicher mit 100 Datengruppen mit je 100 Datensätzen
Betriebsdauer Dauerbetrieb 100 h, Automatischer Stand-by-Modus (einstellbar)
Automatischer Abschaltmodus (einstellbar)
Spannungsversorgung 4 x AA Batterie 1,5 V
Display 320 x 240 Pixel TFT LCD Farbdisplay mit Helligkeitseinstellung

Betriebsbedingungen 0 ... +,50 °C, ≤80 % r.F. nicht kondensierend

Lagerbedingungen -20 ... +,70 °C, ≤80 % r.F. nicht kondensierend

Abmessungen 185 x 97 x 40 mm

Gewicht 375 g
