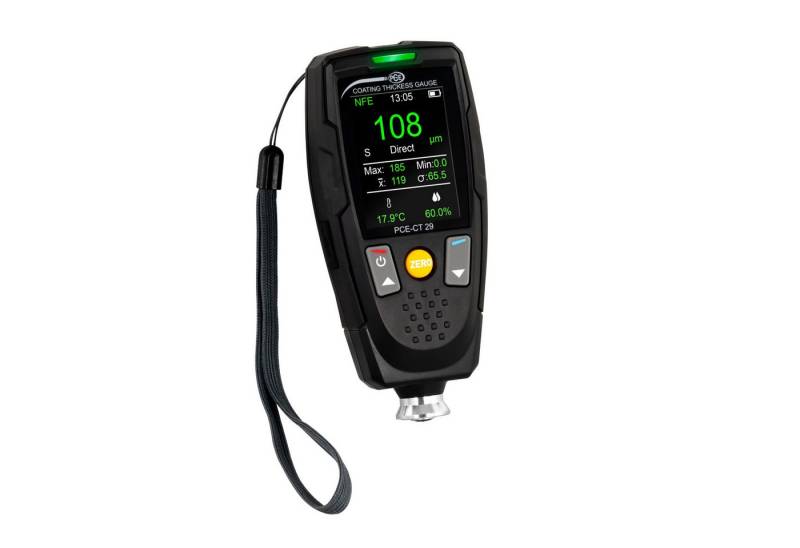

PCE Instruments Schichtdickenmessgerät PCE Instruments Schichtdickenmessgerät PCE-CT 29

Produktbeschreibung

Das Schichtdickenmessgerät hat einen Messbereich von 0 … 2000 µm. Gemessen werden kann mit dem Schichtdickenmessgerät die Schichtdicke auf eisenhaltigen (Fe) und nicht eisenhaltigen (NFe) Metallen. Für eine bessere Analyse der Messungen, verfügt das Schichtdickenmessgerät über eine Messfunktion angelehnt an die SSPC Normen. Mit dieser Funktion kann der Korrosionsschutz einer Beschichtung mit dem Schichtdickenmessgerät überprüft werden.

Über die Group Funktion werden die Messwerte direkt auf dem Schichtdickenmessgerät abgespeichert. Dabei steht ein Speicher von 50 Gruppen mit jeweils 50 Messungen bei dem Schichtdickenmessgerät zur Verfügung. In jeder Gruppe wird eine Statistik zu allen Messwerten von dem Schichtdickenmessgerät erstellt. Sämtliche Messdaten und Statistiken können nach einem Messdurchlauf auf dem Schichtdickenmessgerät wieder aufgerufen werden.

Für weitere Analysen der Messwerte, kann das Schichtdickenmessgerät an einen PC angeschlossen werden. Dazu steht bei dem Schichtdickenmessgerät eine Micro-USB Schnittstelle zur Verfügung. Über die Software können die Messdaten vom Schichtdickenmessgerät auf einen PC übertragen werden. Zusätzlich ist es mit der Software möglich Livemessungen mit dem Schichtdickenmessgerät durchzuführen. Für die Weiterverarbeitung der Messwerte vom Schichtdickenmessgerät können diese im CSV und XLS Format über die Software exportiert werden.

Neben der Schichtdickenmessung kann das Schichtdickenmessgerät die Temperatur und Feuchtigkeit der Umgebung messen. Somit kann mit dem Schichtdickenmessgerät herausgefunden werden, ob die klimatischen Bedingungen gegeben sind, um weitere Bearbeitungen an der Beschichtung vorzunehmen.

Mit der V-Nut kann auch die Schichtdicke von zum Beispiel Rohren mit dem Schichtdickenmessgerät bestimmt werden. Optional kann das Schichtdickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.


technische Details:

Messung auf eisenhaltigem Metall (Fe)
Messbereich 0 … 2000 µm

Auflösung
0,1 µm @, 0,0 … 99,9 µm
1  µm @, 100 … 2000 µm

Genauigkeit ±(2 % ±2 µm v. Mw.)
Wiederholgenauigkeit ±(1 % ±1 µm v. Mw.)
Kleinster Krümmungsradius 1,5 mm
Kleinste Messfläche Ø7 mm
Kleinste Schichtdicke 0,5 mm

Messung auf nicht eisenhaltigeM Metall (NFe)
Messbereich 0 … 2000 µm

Auflösung
0,1 µm @, 0,0 … 99,9 µm
1 µm @, 100 … 2000 µm
Genauigkeit ±(2 % ±2 µm v. Mw.)
Wiederholgenauigkeit  ±(1 % ±1 µm v. Mw.)
Kleinster Krümmungsradius 3 mm
Kleinste Messfläche Ø5 mm
Kleinste Schichtdicke  R40,3 mm

Temperatur
Messbereich 0 … 50 °C / 32 … 122 °F
Auflösung 0,1 °C / °F
Genauigkeit ±1,2 °C / ±2,2°F

Feuchtigkeit
Messbereich  0 … 100 % r. F.
Auflösung  0,1 % r. F.

Genauigkeit
±3,2 % r. F. @, 20,0 … 70,0 % r. F.
±4,0 % r. F. @, 0,0 … 19,9 % r. F.
±4,0 % r. F. @, 70,1 … 100,0 % r. F.

Weitere Spezifikationen
Basismaterial für Messungen
Eisenhaltige (Fe) und nicht eisenhaltige (NFe) Metalle
Display 2,4 “ LC Display
Automatische Displayausrichtung 0, 90, 180 und 270 °, abschaltbar (nur Messfenster)

Statistikfunktionen  Durchschnitts-, Größter-, Kleinster- und SDEV Messwert
Messmodis direkt, Gruppen, SSPC
Einheiten µm, mm, mils, inch
Spannungsversorgung 2 x 1,5 V AA Batterien
Schnittstelle  Micro-USB (nur zur Datenübertragung)
Alarm Signalton und / oder LED Signalleuchte bei Überschreiten der einstellbaren oberen und unteren Alarmgrenze
Abschaltung Ausgeschaltet, 30 Sekunden, 1 Minute, 5 Minuten
Menüsprachen Englisch, Deutsch, Französisch, Spanisch, Italienisch, Portugiesisch, Chinesisch, Japanisch
Betriebsbedingungen0 ... 50 °C, 20 ... 90 % r.F., nicht kondensierend
Lagerbedingungen -10 ... +,60 °C, 20 ... 90 % r.F., nicht kondensierend
Abmessungen 35 x 64 x 137 mm
Gewicht  175 g
