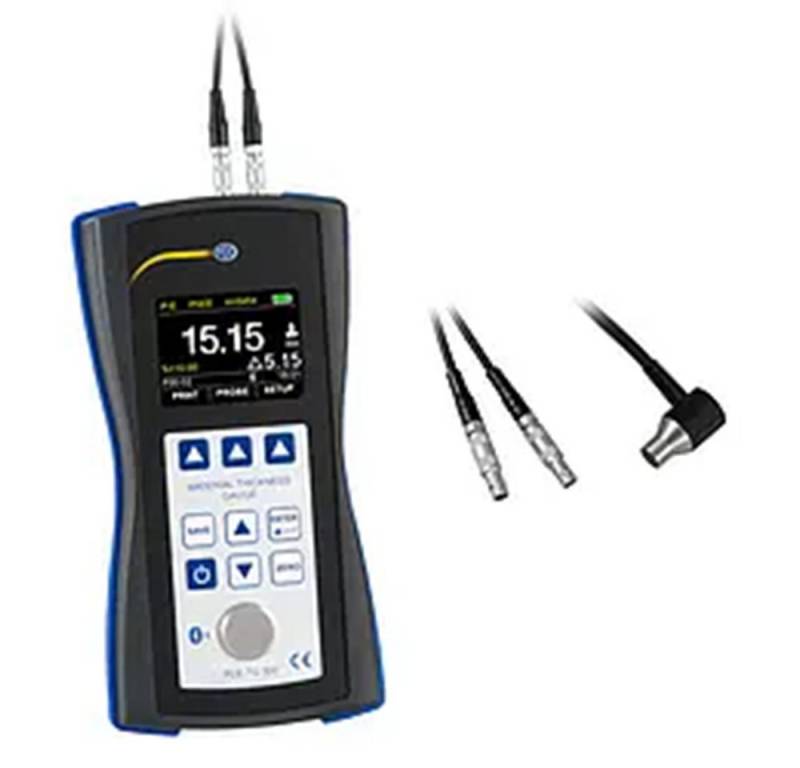

PCE Instruments Schichtdickenmessgerät Ultraschall Echo-Materialdickenmessgerät PCE-TG 300-NO7

Produktbeschreibung

Das PCE-TG 300-NO7 ist ein Materialdickenmessgerät mit speziellen Sensoren für verschiedenste Anwendungen. Generell können die Wanddicken von allen homogenen Werkstoffen mit dem Materialdickenmessgerät vermessen werden. Für dämpfende bzw. streuende Werkstoffe wie Kunststoff oder Guss ist ein spezieller Sensor erhältlich. Ein abgewinkelter 90° Sensor ermöglich auch Messungen an schwer zugänglichen Messstellen. Die Schallgeschwindigkeit kann frei am Materialdickenmessgerät eingestellt und somit auf unterschiedlichste Materialien angepasst werden.

Auf dem gut ablesbaren TFT Farbdisplay werden die Messwerte direkt dargestellt. Durch den internen Speicher, welcher über die optional erhältliche Software ausgelesen werden kann, können unterschiedliche Messstellen eindeutig gespeichert werden. Das zerstörungsfreie Ultraschallmessverfahren ermöglicht die Messung auch an Endprodukten. Durch den Echo-Echo Arbeitsmodus können selbst beschichtete Werkstücke vermessen werden (nur mit Sensor PCE-TG 300-P5EE).


technische Details:

PCE-TG-NO7 Sensor
Messbereich 0,65 ... 200 mm (Stahl)
Mindestdurchmesser von Rohren 15 x 2 mm
Frequenz 7 MHz
Durchmesser 6 mm
Beschreibung für dünnwandige oder stark gekrümmte Rohre

PCE-TG 300-NO7 Gerät
Messbereich P-E: Puls-Echo Modus 0,65 ... 600 mm (Stahl), E-E: Echo-Echo Modus 2,50 ... 60 mm
Genauigkeit ±0,04 mm H[mm] (&lt,10 mm), ±0,4 % H[mm] (&gt,10 mm), H bezieht sich auf die Materialstärke des Werkstücks
Auflösung 0,1 mm / 0,01 mm / 0,001 mm (einstellbar)
Messbare Werkstoffe  Metalle, Kunststoffe, Keramik, Epoxidharz, Glas und alle homogenen Werkstoffe
Arbeitsmodi Puls-Echo Modus (Fehler- und Lunkererkennung), Echo-Echo Modus (Ausblenden von Schichtdicken, z.B. Lacke)
Kalibrierung Schallgeschwindigkeitskalibrierung, Nullpunktkalibrierung, Zweipunktkalibrierung
View Modus Normalmodus, Scanmodus, Differenzmodus
Einheiten mm / inch
Datenübertragung Drucken über Bluetooth / USB 2.0
Speicher Nicht-flüchtiger Speicher mit 100 Datengruppen mit je 100 Datensätzen
Betriebsdauer  Dauerbetrieb 100 h
Automatischer Stand-by-Modus (einstellbar)
Automatischer Abschaltmodus (einstellbar)
Spannungsversorgung 4 x AA Batterie 1,5 V
Display 320 x 240 Pixel TFT LCD Farbdisplay mit Helligkeitseinstellung
Betriebsbedingungen 0 ... +,50 °C, ≤80 % r.F. nicht kondensierend
Lagerbedingungen -20 ... +,70 °C, ≤80 % r.F. nicht kondensierend
Abmessungen 185 x 97 x 40 mm
Gewicht 375 g
