Adafruit Smarte LED-Leuchte Adafruit DotStar 5050 Matrix 8x32 RGB, 256 LEDs, biegsam/flexibel

Produktbeschreibung

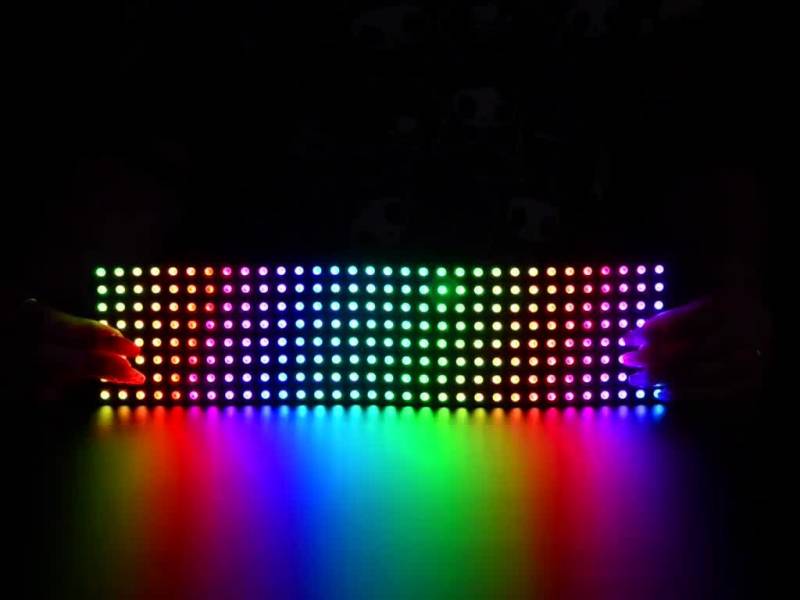

Flexible Adafruit DotStar Matrix 8x32 - 256 RGB LED Pixels
Die flexible Adafruit DotStar Matrix 8x32 ist eine LED-Matrix mit 256 einzeln adressierbaren RGB-LEDs, die über nur zwei Steuerleitungen angesteuert werden kann. Die Matrix besteht aus einem biegsamen Träger aus Leiterplattenmaterial, das sich vorsichtig um gewölbte Oberflächen legen lässt. Zum Einsatz kommen 5050 DotStar-LEDs mit eingebauten Mikrocontrollern. Diese unterstützen eine 2-Draht-Steuerung, die weniger timing-kritisch ist als bei vergleichbaren LED-Technologien. Durch die integrierte Pulsweitenmodulation (PWM) auf jedem Chip werden sanfte Farbübergänge ermöglicht. Die Matrix kann für grafische Anwendungen wie Laufschriften, Lichtanzeigen oder einfache Animationen verwendet werden.

Die 5050-LEDs verfügen über eine interne Steuerlogik, die über serielle Datenübertragung angesprochen wird. Jede LED agiert wie ein Schieberegister, das Farbwerte empfängt und an die nächste LED weiterleitet. Die flexible Matrix kann durch diese Struktur theoretisch beliebig erweitert werden, wobei die PWM-Funktionalität erhalten bleibt, auch wenn keine weiteren Steuersignale gesendet werden. Die Platine ist für hohe Stromlasten konzipiert, jedoch ist der maximale Stromverbrauch bei voller Weißdarstellung mit über 15 A sehr hoch. Aus Sicherheitsgründen wird empfohlen, den Stromverbrauch unter 5 A zu halten.
Die DotStar-Matrix verwendet die gleiche LED-Technologie wie die DotStar-Streifen. Die LEDs bieten 24-Bit-Farbtiefe mit 8 Bit pro Farbkanal. Die Matrix eignet sich insbesondere für Benutzer mit Erfahrung im Bereich NeoPixels oder DotStar-LEDs. Es sind keine Rückgaben oder Ersatzlieferungen bei Beschädigung vorgesehen. Flexible Leiterplatten sind nicht für wiederholte Biegebeanspruchung ausgelegt. Es ist nicht möglich, die Matrix zuzuschneiden, da Daten- und Stromleitungen über die gesamte Fläche verlaufen. Die Kabelführung und der Anschlussstecker können variieren.

Diese Matrix dient zur Darstellung dynamischer Lichtmuster, Textanzeigen oder Animationen. Sie kann bei Projekten in den Bereichen interaktive Displays, Leuchtreklamen, experimentelle Kunstinstallationen oder Prototyping verwendet werden. Durch den Einsatz der DotStar-LEDs mit hoher PWM-Frequenz wird eine gleichmäßige Farbwiedergabe erzielt. Die flexible Bauform erlaubt eine Verwendung auf gekrümmten Flächen, wobei auf eine geeignete Stromversorgung und mechanische Entlastung zu achten ist. Für portable Einsätze ist eine 5V-Stromquelle mit mind. 3A ausreichend, sofern nicht alle LEDs dauerhaft aktiviert sind.

Die Matrix wird verwendet, um grafische Inhalte wie Texte oder einfache Bildmuster darzustellen. Sie wird über zwei Pins eines Mikrocontrollers gesteuert und eignet sich dadurch auch für Systeme mit limitierten I/O-Ressourcen. Durch die integrierte PWM ist eine gleichmäßige Farbmischung möglich. Die LEDs lassen sich einzeln in Farbe und Helligkeit einstellen. Der flexible Träger erlaubt das Anpassen an gewölbte Oberflächen. Es ist zu beachten, dass die Matrix nicht wiederholt gebogen werden sollte, da dies die Leiterbahnen beschädigen kann. Der Betrieb erfordert Erfahrung mit LED-Matrixsystemen und den Umgang mit hohem Strombedarf.

Merkmale im Überblick

• Flexible 8x32 Matrix mit 256 einzeln steuerbaren RGB-LEDs
• DotStar-LEDs mit 2-Draht-Protokoll für einfache Ansteuerung
• Hohe PWM-Frequenz für flimmerfreie Farbdarstellung
• Integrierte Steuerlogik in jeder LED (5050-Format)
• Biegsame Leiterplatte für gewölbte Anwendungen

Kompatibilität

• Adafruit Mikrocontroller (z. B. Feather, Metro)
• Arduino-kompatible Boards
• Raspberry Pi

Technische Daten

• Produkt-ID: 2736
• LED-Typ: DotStar (5050 SMD, RGB)
• Anzahl LEDs: 256 (8x32 Matrix)
• Matrix-Abmessungen: 317.5 mm x 81 mm x 2.5 mm
• Drahtlänge: 91.5 mm
• LED-Abstand: 5 mm
• Randabstand zur ersten LED: 2.5 mm
• Farbmodus: 24 Bit (8 Bit pro Farbkanal)
• Gewicht: 65 g

Sonstige Daten

• Farbreihenfolge ab Juli 2017 geändert – Verwendung von DOTSTAR_BGR erforderlich
• Stromverbrauch bei max. Weißdarstellung: &gt,15 A (nicht empfohlen)
• Empfohlene Versorgung: 5V, unter 5 A
• Geeignet für Anwendungen mit dauerhaft statischem Biegezustand, nicht für wiederholte Flexion
• Kabelführung und Stecker können abweichen
• Kein Zuschneiden möglich – durchgehende Daten- und Stromleitungen

Lieferumfang

• 1x Flexible DotStar 8x32 RGB LED Matrix
