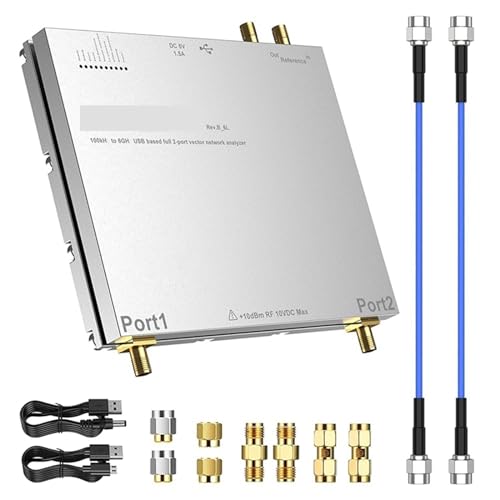

3-in-1-Multifunktions-Netzwerk-Spektrumanalysator, Signalgenerator, Frequenzanalysator, Tester, 100K-6G, 6-lagige Leiterplatte

Produktbeschreibung

Der Antennenanalysator bietet einen ultraweiten Frequenzbereich von 100.000 bis 6G. Das 6-lagige PCB-Design optimiert die S12-Port-Isolierung und Hochfrequenz-Port-Anpassung. Der S12 kann eine Portisolation von über 90 dB unter 3G erreichen und ermöglicht Messungen über 6G unter Verwendung von Oberschwingungen. In tatsächlichen Tests bis zu 9G haben sowohl S11 als auch S22 eine Port-Richtwirkung von mehr als 10 dB und S12 S21 eine Dynamik von mehr als 40 dB. Durch den Einsatz von 3 ADCs for gleichzeitigen Abtasten von Daten und der Verwendung von FPGAs zur Signalverarbeitung ist er in der Lage, über 10.000 Punkte vollständiger Dual-Port-Messungen in weniger als 1 Sekunde zu scannen. Dieser Vektor-Netzwerkanalysator wird eine schöne Ergänzung for die Werkbank sein Ein sehr voll funktionsfähiger Analysator for Elektronikingenieure, Amateurfunker oder Funk-Heimwerker. Im Betriebsmodus Vector Network Analyzer können die kompletten Parameter S11, S21, S12 und S21 gemessen werden. Ein Quellsignal wird erzeugt und abwechselnd an die HF-Ports angelegt. Das eingehende Signal an beiden HF-Ports wird gemessen, woraus sich die vier S-Parameter S11 und S21 (wenn das Quellsignal zu Port 1 geleitet wird) sowie S12 und S22 (wenn es zu Port 2 geleitet wird) ergeben. Obwohl die Hardware nicht for die Verwendung als Spektrumanalysator konzipiert ist, ähnelt die allgemeine Hardwarearchitektur eines Spektrumanalysators der eines VNA ausreichend, um grundlegende Zweikanal-Spektrumsmessungen zu implementieren und grundlegende Spektrumsmessungen durchzuführen, bei denen CW-Signale ausgegeben werden. Was möglicherweise ausreicht wenn keine andere Ausrüstung verfügbar ist. Die wichtigsten Unterschiede zu einem echten Spektrumanalysator und Signalgenerator finden Sie in der Produktanleitung. Das extrem rauscharme Netzteildesign und die Verwendung eines 16-Bit-ADC ermöglichen zusammen mit dem abgeschirmten Aluminiumgehäuse der Präzisions-CNC eine effektive Dynamik von bis zu 100 dB.
