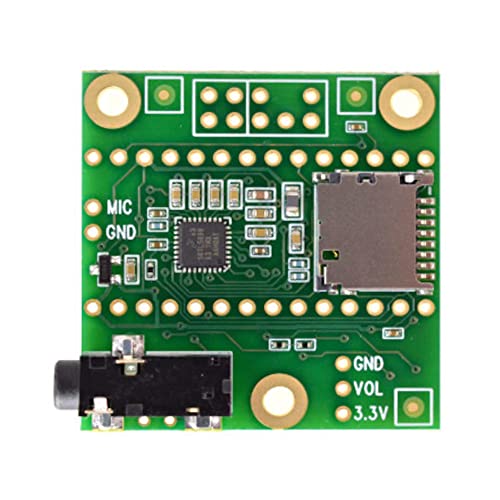

Audio Adaptor Board für Teensy 3.0 - 3.6

Produktbeschreibung
Mit diesem Audioadapter können Sie Ihre Projekte mit einem Teensy 3.2, 3.5 oder 3.6 mit 16 Bit, 44,1 kHz Abtastrate (CD-Qualität) aufwerten Der Audio-Chip verbindet sich mit Teensy v3 mit 7 Signalen Die I2C-Pins SDA und SCL werden verwendet, um den Chip zu steuern und Parameter einzustellen Audiodaten verwenden I2S-Signale, TX (zu Kopfhörer und / oder Line Out) und RX (von Line In oder Mic) und 3 Takte, LRCLK (44,1 kHz), BCLK (1,41 MHz) und MCLK (11,29 MHz) Alle 3 Uhren werden von Teensy 3.1 erstellt. Der SGTL5000-Chip arbeitet im "Slave-Modus", in dem alle seine Clock-Pins Eingänge sind
