Adafruit Sensor Adafruit MCP4725 Breakout Board - 12-Bit DAC mit I2C Interface

6,64 €

Versand: 4,95 €

gefunden bei OTTO

Zum Shop

Produktbeschreibung

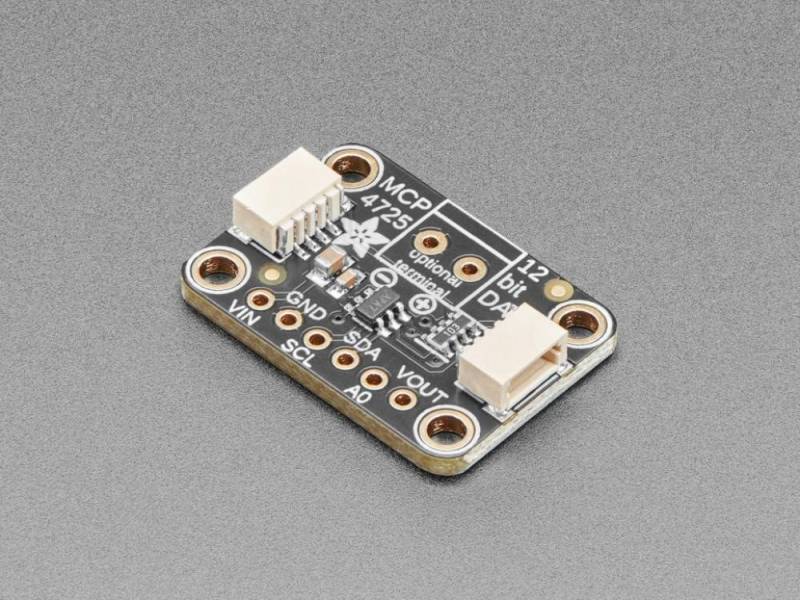

MCP4725 Breakout Board - 12-Bit DAC mit I2C Schnittstelle - STEMMA QT / qwiic
Ihr Mikrocontroller verfügt wahrscheinlich über einen ADC (Analog-Digital-Wandler), aber hat er auch einen DAC (Digital-Analog-Wandler)? Jetzt kann er es! Dieses Breakout-Board verfügt über den benutzerfreundlichen MCP4725 12-Bit DAC. Steuern Sie ihn über I2C und senden Sie den gewünschten Wert, und der VOUT-Pin wird ihn ausgeben. Ideal für Audio- / Analogprojekte, wie zum Beispiel wenn PWM nicht verwendet werden kann, aber eine Sinuswelle oder ein einstellbarer Bias-Punkt benötigt wird.
Wir haben den ADDR/A0-Pin herausgeführt, sodass Sie zwei dieser DACs an einen I2C-Bus anschließen können. Verbinden Sie einfach den Pin eines DACs mit High (oder schließen Sie den Jumper auf der Rückseite), um Konflikte zu vermeiden. Ebenfalls enthalten ist ein 6-Pin-Header zur Verwendung auf einem Steckbrett. Funktioniert sowohl mit 3,3V als auch 5V Logik.
Einige nette Extras mit diesem Chip: Für Chips, die den 3,4 Mbps Fast Mode I2C unterstützen (Arduinos nicht), können Sie den Vout mit ~200 KHz aktualisieren. Es gibt ein EEPROM, sodass wenn Sie die Ausgangsspannung schreiben, Sie sie speichern können, sodass sie bei einem Stromzyklus wiederhergestellt wird. Die Ausgangsspannung ist Rail-to-Rail und proportional zum Power-Pin, sodass der Bereich bei 3,3V von 0-3,3V reicht und bei 5V von 0-5V.
Wir haben eine benutzerfreundliche Arduino- und CircuitPython/Python-Bibliothek sowie ein Tutorial mit einem Dreieck- und Sinuswellen-Ausgangsbeispiel, das mit fast jedem Mikrocontroller oder Mikrocomputer mit I2C-Host verwendet werden kann.
Kommt mit einem Stück 0,1 Standard-Header, falls Sie es auf einem Steckbrett oder Perfboard verwenden möchten. Vier Befestigungslöcher zur einfachen Montage. Es gibt eine optionale 3,5mm Klemmenblockstelle auf der Platine - wir liefern keinen 3,5mm Klemmenblock mit, aber diese sind sowohl gebräuchlich als auch im Shop erhältlich, den Sie bei Bedarf anlöten können.
Um den Einstieg zu erleichtern, haben wir eine maßgefertigte Platine im STEMMA QT-Formfaktor entwickelt, die die Schnittstelle erleichtert. Die STEMMA QT-Anschlüsse auf beiden Seiten sind kompatibel mit den SparkFun Qwiic I2C-Anschlüssen. Dies ermöglicht lötfreie Verbindungen zwischen Ihrem Entwicklungsboard und dem MCP4725 oder zum Verbinden mit einer Vielzahl anderer Sensoren und Zubehörteile mithilfe eines kompatiblen Kabels.
QT-Kabel ist nicht enthalten, aber wir haben eine Vielzahl im Shop.

Merkmale im Überblick
