Produktbeschreibung

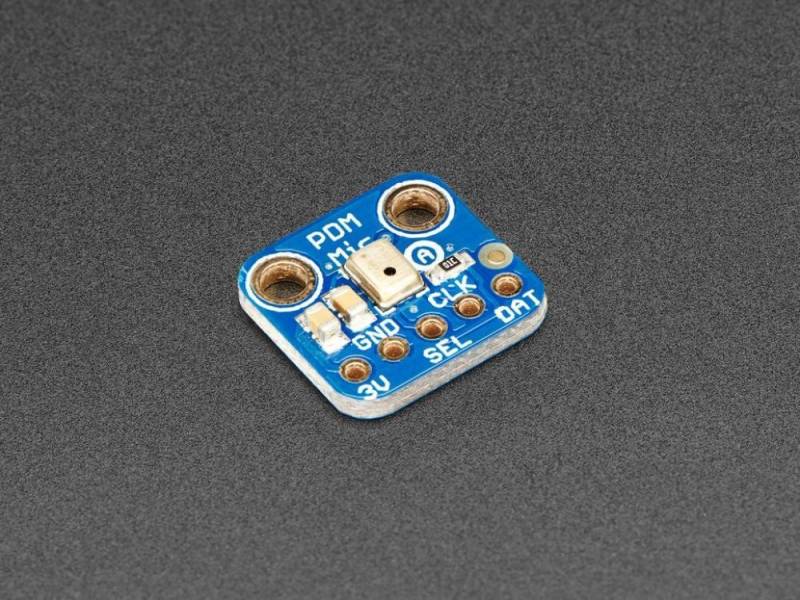

Adafruit PDM MEMS Microphone Breakout
Ein exotisches neues Mikrofon ist im Adafruit-Shop angekommen, ein PDM MEMS Microphone! PDM ist die ',dritte', Art von Mikrofon, die Sie in die Elektronik integrieren können, neben analog oder I2S. Diese Mikrofone werden sehr häufig in Produkten verwendet, sind aber selten in Maker-Projekten zu sehen. Dennoch haben sie einige Vorteile, weshalb wir einen Breakout für den Shop anbieten.

Das erste, was zu beachten ist, dass dieser Sensor keinen ',analogen', Ausgang wie viele unserer Elektret-Mikrofon-Baugruppen bietet. Daher ist es ideal für Chips, die keine analogen Eingänge haben. Zweitens ist die digitale Schnittstelle ein sehr einfacher Pulslängenmodulationsausgang. Es ist digital, aber es ist nicht PWM und es ist nicht I2S. Sie müssen sicherstellen, dass Ihr Chip eine PDM-Schnittstelle hat - die meisten 32-Bit-Prozessoren heutzutage haben das!

PDM ist ein bisschen wie 1-Bit PWM. Sie takten das Mikrofon mit einer Taktfrequenz von 1 MHz - 3 MHz, und auf der Datenleitung erhalten Sie eine Rechteckwelle, die mit dem Takt synchronisiert ist. Die Datenleitung gibt 0 oder 1 Logikpegel aus, wobei die Rechteckwelle eine Dichte erzeugt, die beim Mittelwert den analogen Wert ergibt.

Es gibt ein paar Möglichkeiten, diese Mikrofone zu verwalten:

Ihr Chip kommt mit einem Hardware-Peripheriegerät und einer Bibliothek, die die gesamte Datenverwaltung mit hoher Geschwindigkeit durchführt, Samples sammelt, einen Filter anwendet und Ihnen einen analogen Wert gibt (Ideal!)

Ihr Chip kommt mit einem Hardware-Peripheriegerät, das Ihnen Werte gibt, dann liegt es an Ihnen, die Dezimierung/Filterung durchzuführen. (Wir haben etwas Beispielcode dafür auf dem ATSAMD21-Chipsatz)

Ihr Chip kommt nicht mit einem Hardware-Peripheriegerät, aber Sie sind ziemlich clever und finden einen Weg, es zum Laufen zu bringen (Siehe dieses Beispiel für den ATtiny85)

Sie erzeugen den Hochgeschwindigkeits-Takt, fügen dann einen analogen Filter auf der Datenleitung hinzu und lesen den analogen Wert (Ein Hack, aber funktioniert!)

Egal, wie Sie sich entscheiden, stellen Sie sicher, dass Sie im Griff haben, welche Unterstützung Sie mit Ihrer Plattform erhalten, da diese Chips ein wenig knifflig sind!

Jede Bestellung enthält ein vollständig montiertes und getestetes Mikrofon und einen kleinen Header zum Löten für die Breadboard-Kompatibilität.

Merkmale im Überblick

• Keine analogen Ausgänge - ideal für Chips ohne analoge Eingänge
• Einfacher Pulslängenmodulationsausgang
• PDM-Schnittstelle erforderlich
• Kompatibel mit den meisten 32-Bit-Prozessoren

Technische Daten

• Spannungsbereich: 1.8-3.3V
• Taktfrequenz: 1 - 3.25 MHz
• Stromverbrauch: 0.6mA
• SNR: 61 dB
• Empfindlichkeit: ~-26 dBFS

Lieferumfang

• 1x vollständig montiertes und getestetes Mikrofon
• 1x Header zum Löten für Breadboard-Kompatibilität
