Adafruit Sensor Adafruit Stereo 20W Class D Audio Verstärker - MAX9744

Produktbeschreibung

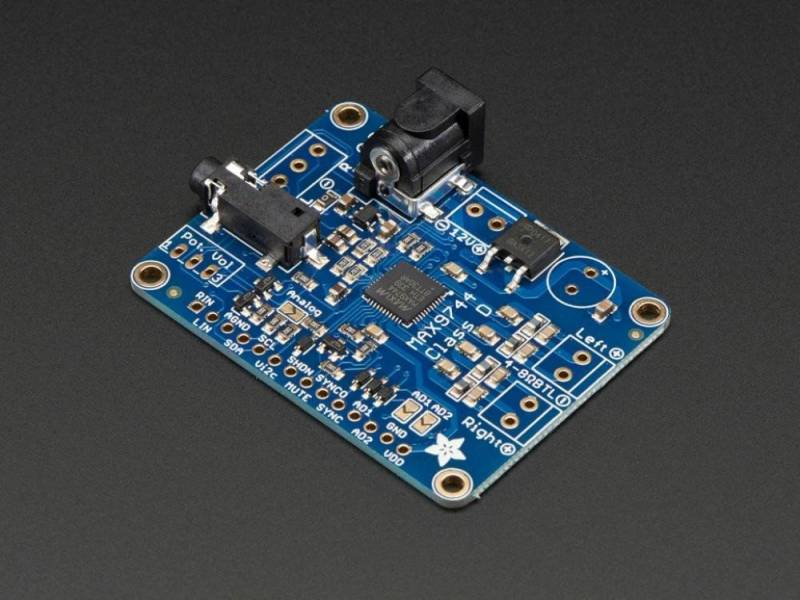

Adafruit Stereo 20W Class D Audio Verstärker - MAX9744
Erhöhen Sie die Lautstärke mit diesem 20W Stereo-Verstärker! Diese schlanke kleine Platine verfügt über einen Class D-Verstärker, der 2 Kanäle mit 4-8 Ohm Impedanz-Lautsprechern bei jeweils 20W antreiben kann. Betreiben Sie ihn mit 5-12VDC über die eingebaute DC-Strombuchse und stecken Sie eine Stereo-Line-Level in die 3,5mm Stereo-Kopfhörerbuchse, um ganz einfach loszulegen.

Da es sich um einen Class D-Verstärker handelt, läuft er komplett kühl, es sind keine Kühlkörper erforderlich und er ist extrem effizient - bis zu 93% Effizienz machen ihn ideal für tragbare oder batteriebetriebene Geräte. Wir mögen den MAX9744 Verstärker im Herzen dieser Platine, weil er sehr einfach zu bedienen ist, aber er hat auch sowohl analoge als auch digitale Lautstärkeregelungsfähigkeit. Verwenden Sie einen einzelnen 1KΩ Potentiometer (wir liefern einen mit), um die Lautstärke analog zu regeln. Oder schließen Sie ihn an Ihren bevorzugten Mikrocontroller an und senden Sie I2C-Befehle, um die Lautstärke in 64 Stufen zu verstärken.

Merkmale im Überblick

• Bis zu 93% Effizienz
• 20W Stereo-Ausgang (4Ω, VDD =, 12V, THD+,N =, 10%)
• Integrierte Click-and-Pop-Unterdrückung
• Kurzschluss- und Überhitzungsschutz

Technische Daten

• Spannungsversorgung: 4,5V-14V DC
• Effizienz: 88-93%
• Ruhestrom: 20mA (oder im Shutdown-Modus 1µA)
• Maximale Verstärkung: 29,5dB
• DC oder AC gekoppelte Line-Level-Eingänge, bis zu 3Vpp
• Filterlose Spread-Spectrum-Modulation senkt Strahlungs-RF-Emissionen von Lautsprecherkabeln
• Niedrige 0,04% THD+,N
• Abmessungen (ohne 0.1 Header oder Klemmenblöcke): Länge: 54mm / 2.1, Breite: 41mm / 1.6, Höhe: 2mm / .08
• Gewicht: 11g

Sonstige Daten

• Polarity-Schutz
• Buchsens und Klemmenblöcke
• I2C Pegelverschiebung
• Stelle zum Löten eines Lautstärkepotentiometers

Lieferumfang

• Ein MAX9744 Breakout Board mit allen oberflächenmontierten Teilen, vollständig montiert und getestet
• 3 x 2-polige und 1 x 3-polige Klemmenblöcke
• Ein 470uF Power-Filter-Kondensator
• Ein 1KΩ Trim-Potentiometer

Link

• Datasheet
