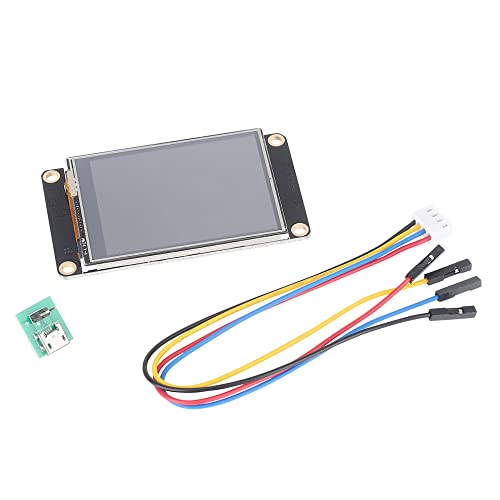

Aihasd English Nextion Enhanced 2,4'' HMI USART UART Serielles TFT-Touch-Display-Modul Bildschirmpanel for Arduino(NX3224K024)

Produktbeschreibung

Nextion ist eine nahtlose Human Machine Interface (HMI)-Lösung, die eine Steuerungs- und Visualisierungsschnittstelle zwischen einer Person und einem Prozess, einer Maschine, einer Anwendung oder einem Gerät bereitstellt. Nextion wird hauptsächlich im IoT- oder Unterhaltungselektronikbereich eingesetzt. Es ist die beste Lösung, um die herkömmlichen LCD- und LED-Nixie-Röhren zu ersetzen. Es besteht aus einem Hardwareteil und einem Softwareteil. Das Nextion TFT-Board verwendet nur einen seriellen Port für die Kommunikation. Es erspart den Benutzern das lästige Verkabeln. Als Lösung für diese Situation verfügt der Nextion-Editor über Massenkomponenten wie Schaltflächen, Text, Fortschrittsbalken, Schieberegler, Instrumententafel usw., um das Oberflächendesign und Drag-and-Drop zu bereichern. Gegenüber der Basisversion 2,4" bietet Nextion Enhanced 2,4" neue Features: Unterstützung für integrierte RTC, Datenspeicherung im Flashspeicher, GPIO, größere Flashspeicherkapazität und schnellere CPU. Mit 1024 Byte EEPROM, 3584 Byte RAM, 16MB Flash-Datenspeicher, 320×240Auflösung, sichtbarer Bereich: Sichtbereich: 48,96 mm × 36,72 mm,Layoutgröße: 71,4mm × 42,72 mm × 5,8 mm, Farbe: 65 K ( 65536) Farben. Abbildung 4 zeigt zwei verschiedene Testmethoden: 1. Sie können den Micro-USB-Anschluss zur Stromversorgung verwenden. Verwenden Sie dazu den USB-Port und das im Lieferumfang enthaltene 4P-Kabel. 2. Sie können einen USB-zu-TTL-Adapter verwenden, um eine Verbindung zum Display herzustellen. Möglicherweise liegt ein Fehler in der Nextion-HMI-Datei vor. Wenn Sie es über einen Micro-USB-Anschluss mit Strom versorgen, zeigt das Nextion-Display möglicherweise fälschlicherweise die T-Serie (Basic-Serie) an. Bitte liefern Sie es mit einer CR1220 Batterie (nicht im Lieferumfang enthalten) und schließen Sie ein 4p Kabel an. Der nächste Bildschirm zeigt die K-Serie (Erweiterte Serie).
