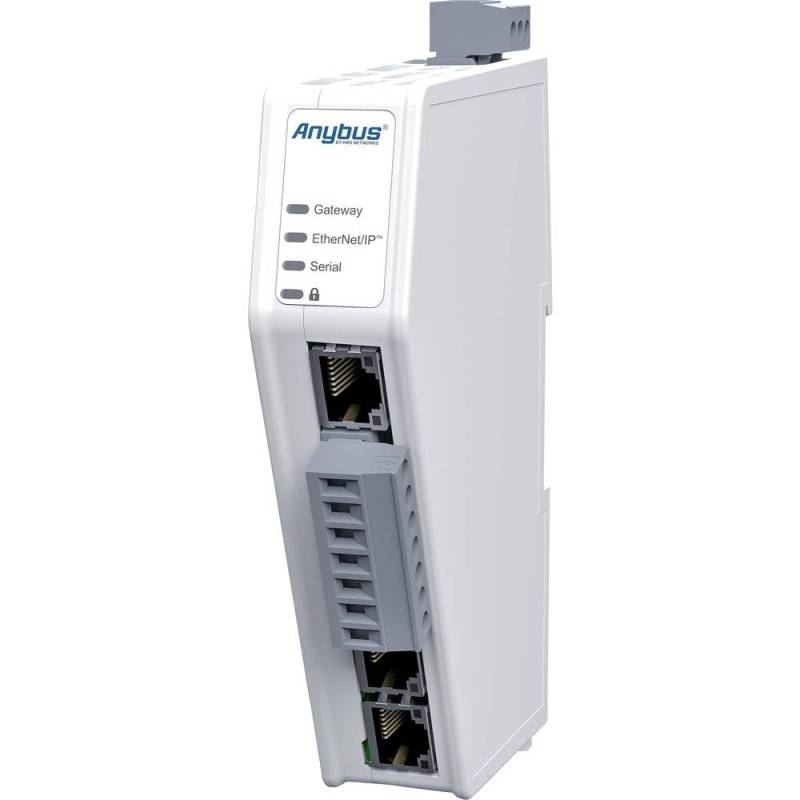

Anybus ABC3007 HMS Industrial Seriell Umsetzer RS-232 RS-485 Modbus-RTU Modul

Produktbeschreibung

• Maße (L x B x H) mit seriellem Anschluss und Netzstecker: 98 x 27 x 144 mm
• Gewicht: 150 g
• Tasten und Schalter: Reset-Taste und Sicherheitsschalter
• LEDs: Statusanzeige für das Gateway sowie für das übergeordnete industrielle Netzwerk und das serielle Subnetzwerk
• IP-Schutzart: IP20
• Gehäusematerial: PC ABS UL 94 VO
• Montage: Hutschiene (35 * 75/15)
• UMWELT
• Betriebstemperatur: -25 bis +70 °C
• Lagertemperatur: 40 bis 85 °C
• Relative Luftfeuchtigkeit: 0-95% nicht kondensierend
• Einbauhöhe: Bis zu 2 000 m
• STROMVERSORGUNG
• Eingangsspannung: 12 - 30 V/DC
• Stromverbrauch: Typische Werte: 160 mA bei 24 V maximal 400 mA bei 12 V
• Netzanschluss: 3-poliger Phoenix-Stecker
• Schutz: Verpolungs- und Kurzschlussschutz
•
• SERIELLER RS232/485-ANSCHLUSS
• Anschlüsse: 1 x RS232/RS485
• Baudrate: 1200 bit/s bis 128 kbit/s
• Max. Anzahl Stationen: 31
• Isolation: Galvanische Trennung
• Stecker: 7-poliger Phoenix-Stecker
• Max. Anzahl Knoten: 31
• MODBUS RTU
• Betriebsart: Master
• Unterstützte Funktionen: 1 2 3 4 5 6 15 16 22 23
• Max. Anzahl von Befehlen: 150
• Eingangsdatengröße: 1024 Byte
• Ausgangsdatengröße: 1024 Byte
• ETHERNET-ANSCHLÜSSE
• Anschlüsse: 2 x Ethernet
• Isolation: Galvanische Trennung
• Bitrate: 10/100 Mbit/s Vollduplex
• Stecker: RJ45
• Switch: Dual port cut-through Switch
• ETHERNET/IP
• Betriebsart: Adapter (Slave)
• Nachrichten: Implizit und explizit
• Max. Anzahl von Scanner-Verbindungen: 1 Eingang/Ausgang ("Exclusive owner"-Verbindung) 3 "Listen only"- oder "Input only"-Verbindungen
• Eingangsdatengröße: 1 448 Byte (mit "Large forward open")
• Ausgangsdatengröße: 1 448 Byte (mit "Large forward open")
• Netzwerkredundanz: Device Level Ring (DLR) beacon-based
• Quick connect: Class B
• Zertifizierung: ODVA-konform

Schnittstellen

RS-232

RS-485

Modbus-RTU

Ethernet/IP

Typ

HMS Industrial

Max. Betriebstemperatur

+70°C

Min. Betriebstemperatur

-25°C

Betriebsspannung (Details)

12-30 VDC

Betriebstemperatur

-25 bis +70 °C

Abm.

(B x H) 27 mm x 144 mm

Max. Stromaufnahme

400mA

Höhe

144mm

Breite

27mm

Schnittstellen

Ethernet/IP

Stromaufnahme

160mA

Produkt-Art

Seriell Umsetzer
