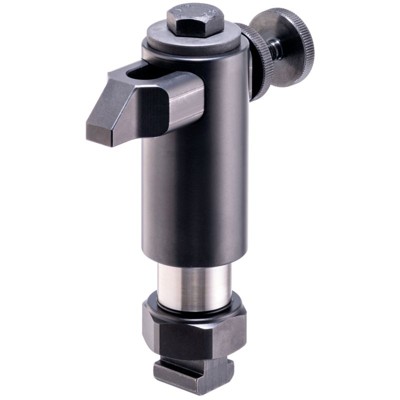

Aufsitzspanner, schiebbar, Größe 40/mit Spannschraube | d1=40 mm | 23310.0087

Produktbeschreibung

Der Aufsitzspanner schiebbar findet unter anderem Anwendung, wenn Schwenkbewegungen werkstückbedingt nicht möglich sind. Die Spanner verfügen über folgende Vorteile: Leichter und rascher Werkstückwechsel durch Verschieben der Spannpratze nach vorne oder hinten. Der Spannbereich in horizontaler Richtung liegt zwischen l1 min. und l1 max.. Zum Werkstückwechsel kann die Spannpratze von l1 max. um das Maß l2 nach hinten geschoben werden. Schnelles Spannen von Hand über die Spannschraube, den verstellbaren Klemmhebel oder den beidseitigen Exzenterspannhebel. Die Verwendung des Positionierrings 23310.0350 ermöglicht eine Fixierung der Spannposition. Hierbei vergrößert sich h1 min. um 7 mm (Hub minus 7 mm). Kompakte Ausführung, deshalb geringer Platzbedarf beim Spannen. Einfache Anpassung auch an große Spannhöhen mit den Höhenzylindern. Werkstoff Einsatzstahl, einsatzgehärtet, brüniert und geschliffen Montage Die Aufsitzspanner lassen sich auf zwei Arten befestigen: mit einer Mutter für T-...
