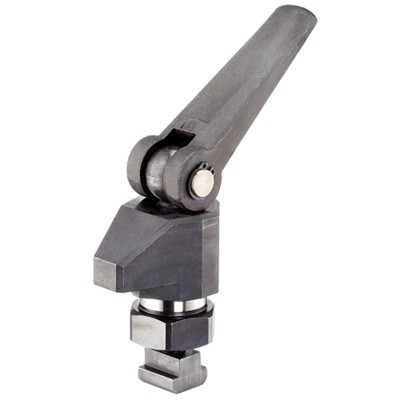

Aufsitzspanner, schwenkbar, niedrige Bauform, Größe 44/mit Exzenterspannhebel | d1=44 mm | 23310.0034

Produktbeschreibung

Der Aufsitzspanner ist ein universelles mechanisches Spannelement für schnelles und komfortables Wechseln und Spannen von Werkstücken mittels von Hand schwenkbarer Spannpratze. Die Spanner haben die folgenden Vorteile: Schnelles Spannen von Hand über Spannschraube oder verstellbarem Exzenterschnellspanner. Leichter und rascher Werkstückwechsel durch Wegschwenken der Spannpratze nach links oder rechts. Niedrige Ausführung, deshalb geringer Platzbedarf beim Spannen. Einfache Anpassung auch an große Spannhöhen mit den Höhenzylindern. Werkstoff Einsatzstahl, einsatzgehärtet, brüniert und geschliffen Montage Die Aufsitzspanner lassen sich auf zwei Arten befestigen: mit einer Mutter für T-Nuten DIN 508 (EH 23010.) in einer T-Nut mit dem Gewindestift direkt in die Platte, z. B. einer Vorrichtung Der Zylinder muss vollflächig aufliegen. Verweise Die Spannhöhe kann mit Höhenzylindern EH 23310. sowie mit Scheiben EH 1107. und EH 1108. vergrößert werden.
