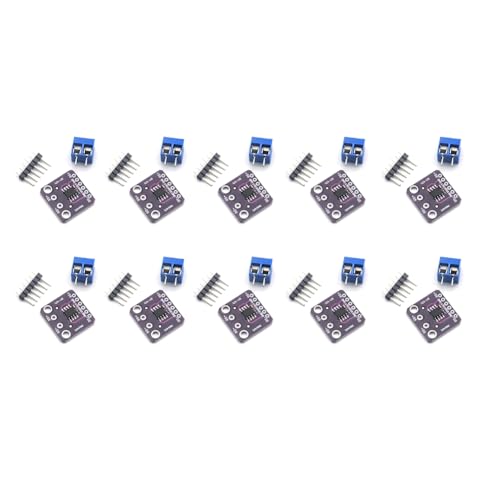

Azull 10 Stück -471 Sensor Spannungsstromsensor- für AVR Tester Board 5V Widerstandsspannungsteiler DC 3-25V

Produktbeschreibung

Das Prinzip des Spannungstests basiert auf dem Prinzip des resistiven Spannungsteilerdesigns und kann die Eingangsspannung des Anschlusssteckers auf das Fünffache reduzieren. Analoge Eingangsspannungen bis zu 5 V, die Eingangsspannung des Spannungserkennungsmoduls darf 5 V x 5 = 25 V nicht überschreiten (bei Verwendung von 3,3-V-Systemen darf die Eingangsspannung 3,3 V x 5 = 16,5 V nicht überschreiten) Mit diesem können Strom und Spannung geprüft werden. AVR-Chips haben 10-Bit AD, daher simuliert dieses eine Auflösung von 0,00489 V (5 V/1023), die Mindestspannung des Eingangsspannungserkennungsmoduls 0,00489 V x 5 = 0,02445 V beträgt. Der MAX471-Chip auf der Platine dient zum Testen des Verbrauchsstroms der Last.
