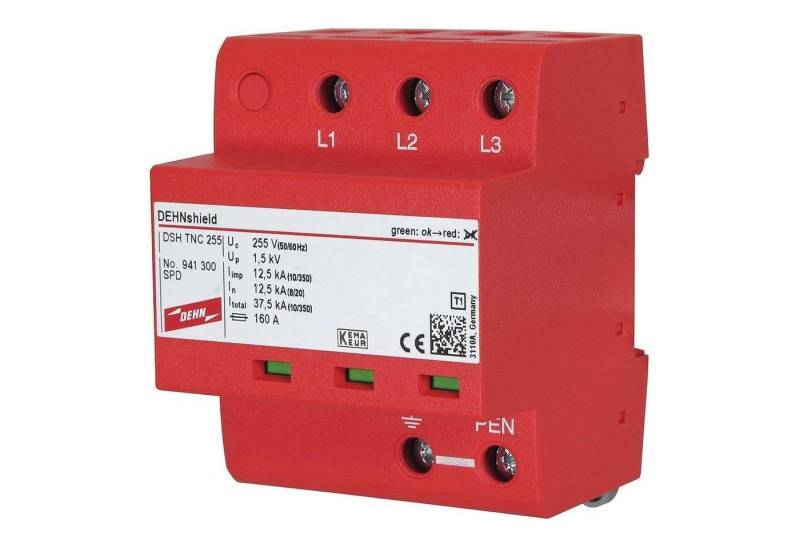

DEHN Schalter DEHNshield TNC 255 941300 DEHN Schutzlösungen Überspannungsbegrenzer (1-St)

Produktbeschreibung

DEHNshield bietet eine direkte Energiekoordination mit anderen Produkten der Red / Series (keine Drosseln erforderlich, keine Leitungslängen erforderlich) und die Verwendung eines zusätzlichen Varistor-Ableiters ist überflüssig.

Technische Daten:

• SPD nach EN 61643-11 / ... IEC 61643-11 - Typ 1 +, Typ 2 / Class I +, Class II
• Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) - Typ 1 +, Typ 2 +, Typ 3
• Nennspannung AC (UN ) - 230 / 400 V (50 / 60 Hz)
• Höchste Dauerspannung AC (UC ) - 255 V (50 / 60 Hz)
• Blitzstoßstrom (10/350 µs) [L1+,L2+,L3-PEN] (Itotal ) - 37,5 kA
• Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp ) - 12,5 kA
• Spezifische Energie [L1+,L2+,L3-PEN] (W/R) - 352,00 kJ/Ohm
• Spezifische Energie [L-PEN] (W/R) - 39,06 kJ/Ohm
• Schutzpegel (UP ) - ≤ 1,5 kV
• Max. netzseitiger Überstromschutz - 160 A gG
• TOV-Spannung [L-N] (UT) – Charakteristik - 440 V / 120 min. – Festigkeit
• Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+,L2+,L3-PEN] (In ) -12,5 / 37,5 kA
• Folgestrombegrenzung / Selektivität - Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
• Ansprechzeit (tA ) - ≤ 100 ns
• Folgestromlöschfähigkeit AC (Ifi ) - 25 kAeff
• Betriebstemperaturbereich (TU ) - -40 °C ... +,80 °C
• Anzahl der Ports - 1
• Anschlussquerschnitt (L1, L2, L3, PEN) (min.) - 1,5 mm2 ein- / feindrähtig
• Anschlussquerschnitt (L1, L2, L3, PEN) (max.) - 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
• Gehäusewerkstoff - Thermoplast, Farbe rot, UL 94 V-0
• Montage auf - 35 mm Hutschiene nach EN 60715
• Einbauort - Innenraum
• Schutzart - IP 20
• Einbaumaße - 4 TE, DIN 43880
• Funktions- / Defektanzeige - grün / rot
• Zulassungen - KEMA, VDE, UL

Die DEHNshield-Ableiter sparen Platz im Schaltschrank und haben als Typ 1-Funkenableiter viele Vorteile.

Der Betrieb des Wellenbrechers gewährleistet die Koordinierung mit Geräten vom Typ 2, Typ 3 und Endgeräten. Diese Funktion bestimmt die Betriebseigenschaften der Funkenstrecke.

Als Kombi-Ableiter erfüllt DENHshield die Anforderungen der Blitzschutzklassen III und IV. Als einstufiger Schutz unterscheidet er sich deutlich von den auf dem Markt befindlichen Varistor-Überspannungsableitern.

Besonders geeignet für kompakte Kleinverteiler. Aus der Sicht der Energiekoordination bietet sie Schutz für Endgeräte und Anlagen in einer Entfernung von _&lt, 5 m.Auch in großen Anlagen hat der Einsatz von DEHNshield Kompakt-Ableitern viele Vorteile. So ist z. B. bei der Installation von einzelnen Schutzstufen an Zonengrenzen die direkte energetische Koordination bei Verwendung von DEHNshield-Ableitern immer gewährleistet. Durch die Verwendung geschlossener, blasfreier Funkenfänger und ihre geringe Einbaubreite passen sie problemlos in kleine Verteiler.

Für die Verbindung mit benachbarten Geräten in Modultechnik können Verbindungsbusse (Kammschienen) vom Typ MVS verwendet werden. Die Auswahl der für den jeweiligen Netztyp geeigneten Version der DEHNshield-Ableiter ist sehr einfach und wird in der Bezeichnung des Ableiters angegeben.Die Funkenschutztechnik sorgt für Selektivität bei kleinen Sicherungen, d.h. auch kleine Hauptstromkreissicherungen lösen beim Betrieb des Überspannungsableiters nicht aus und schalten die Anlage nicht unnötig ab.
