Produktbeschreibung

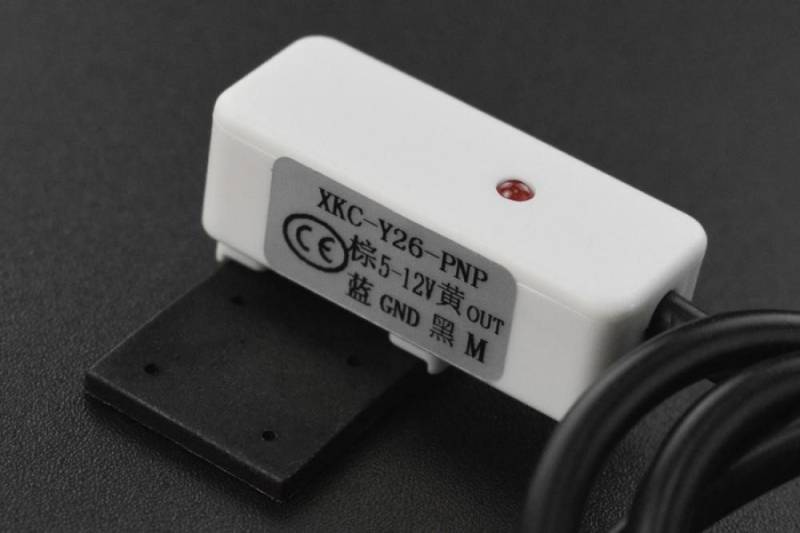

Dies ist ein berührungsloser Flüssigkeitsstandssensor mit Statusanzeige und einstellbarer Empfindlichkeit. Er kann zur Erkennung von Flüssigkeiten in nicht-metallischen Behältern oder Rohren (Außendurchmesser: 11 mm) verwendet werden und eignet sich für alle Arten der Erkennung von gekrümmten oder flachen Oberflächen, Bögen, zylindrischen Behältern oder Flüssigkeiten in Rohrleitungen. Die Statusrückmeldung des Sensors kann in Echtzeit gegeben werden. Außerdem wird der Sensor mit einem 4-poligen Sensoradapter geliefert, der direkt ein digitales Signal erfassen kann und sich gut mit Arduino oder anderen Controllern verbinden lässt. Dieser Flüssigkeitsstandssensor kann für die Erkennung von Flüssigkeiten in Tanks, Wasserspendern usw. verwendet werden.

Dieser berührungslose Flüssigkeitsstandssensor wurde auf der Grundlage einer fortschrittlichen Signalverarbeitungstechnologie mit einem Hochgeschwindigkeits-Signalverarbeitungschip entwickelt. Er kann den Flüssigkeitsstand eines geschlossenen Behälters ohne den Einfluss von korrosiven Flüssigkeiten wie starken Säuren und Laugen oder anderen Verunreinigungen messen.

Funktionsweise
Ein berührungsloser Flüssigkeitsstandssensor wird verwendet, um mit Hilfe eines Wasserinduktionskondensators festzustellen, ob Flüssigkeit vorhanden ist. Wenn sich keine Flüssigkeit dem Sensor nähert, gibt es aufgrund der verteilten Kapazität eine gewisse statische Kapazität gegen Erde am Sensor. Wenn der Flüssigkeitspegel langsam ansteigt und sich dem Sensor nähert, wird der parasitäre Kondensator der Flüssigkeit mit der statischen Kapazität gekoppelt, so dass sich der endgültige Kapazitätswert erhöht. Das veränderte Kapazitätssignal wird zur Signalumwandlung in den Steuer-IC eingegeben, der den veränderten Kapazitätswert in die Veränderung eines bestimmten elektrischen Signals umwandelt. Dann kann der Grad der Abweichung durch spezielle Algorithmen erkannt und bestimmt werden. Wenn die Veränderung einen Schwellenwert überschreitet, bedeutet das, dass der Flüssigkeitspegel den Messpunkt erreicht hat.

Merkmale

• Hohe Stabilität und Empfindlichkeit
• Einstellbare Empfindlichkeit
• Mit Statusanzeige
• Kann zur Erkennung von Flüssigkeiten in nicht-metallischen Behältern oder Rohren (Außendurchmesser: 11 mm) verwendet werden, berührungslose Erkennung und wird nicht durch korrosive Flüssigkeiten wie starke Säuren und Laugen oder andere Verunreinigungen beeinträchtigt
• Genaue Erkennung kann den Flüssigkeitsstand von kochendem Wasser erkennen
• Reine elektronische Schaltkreisstruktur, nicht-mechanische Struktur, stabile Leistung und lange Lebensdauer
• Hohe Empfindlichkeit und starke Anti-Interferenz-Fähigkeit, nicht beeinträchtigt durch externe elektromagnetische Störungen, spezielle Behandlung für Netzfrequenzstörungen und Gleichtaktstörungen.
• Kompatibilität, durchdringt alle Arten von nicht-metallischen Behälterrohren, wie z.B. Kunststoff, Glas, Keramik und andere Behälter. Die Dicke der Rohre, die der Sensor erkennen kann, beträgt bis zu 20 mm,
• Geeignet für alle Arten der Erkennung von gekrümmten oder flachen Oberflächen, Bögen, zylindrischen Behältern oder Flüssigkeiten in Rohrleitungen
• 5~12V breiter Spannungsbereich, geeignet für verschiedene Stromkreise oder Anwendungen.

Spezifikationen
Stromversorgung: 5~12V
Ausgangsmodus: Schaltmenge (High-Level-Ausgang)
Reaktionszeit: 500ms
Betriebstemperatur: -5~105°C
Flüssigkeitsstand Fehler: ±1.5mm
Dickenbereich (TR): ?20mm
Geeigneter Behälter-AD: ?11mm
Reaktionszeit: 500ms
Wasserdichte Leistung: IP65

Lieferumfang
Berührungsloser kapazitiver Flüssigkeitsstandssensor für Behälter OD&gt,11mm x1
4Pin Sensor Adapter x1
Schraubendreher x1
Kabelbinder Schwarz x1

Dokumentation / Downloads

Produkt-Wiki
